PW6606PD快充诱骗取电芯片
01目标电压优先
02智能降级
03全协议兼容
五档电压输出，覆盖主流快充需求
通过外部 VSEL电阻配置，单颗芯片即可请求5V / 9V / 12V / 15V / 20V任意档位电压，满足从低功耗外设到大功率设备的取电需求。
5VDEFAULT
9VstANDARD
12VCOMMON
15VHIGH
20VMAX PDO
全协议覆盖，Type-C与USB-A通吃
单颗芯片集成 PD通讯模块与QC通讯模块，同时支持Type-C和USB-A两大充电器生态，减少物料型号，提升现场适应性。
Type-C
PD 3.0 / 2.0
USB Power Delivery
通过 CC1/CC2通道完成PD协议握手，支持正反插识别与PDO请求。
USB-A
QC 3.0 / 2.0
Qualcomm Quick Charge
通过 D+/D-数据线完成QC协议协商，支持连续电压调节。
Samsung
AFC
Adaptive Fast Charging
兼容三星自适应快充协议，覆盖更多品牌充电器。
BC
BC 1.2
Battery Charging
向下兼容 USB电池充电规范，普通5V充电器也能稳定供电。
取电原理：三步完成快充协商
整个过程完全遵循 USB PD / QC协议规范。PW6606让原本仅支持5V的简单电路，也具备向快充充电器请求高压的能力。
01插入探测
设备接入充电器时，PW6606通过CC1/CC2检测Type-C连接方向，或通过D+/D-判断A口协议类型，优先尝试PD握手。
02协议协商与降级
PD握手成功则按VSEL电阻设定的目标电压请求；若失败则依次向下降级尝试，直至握手成功，确保始终有输出。
03稳定输出
充电器输出稳定的目标高压至 VBUS，设备后级电路即可在高压下高效工作，芯片内部持续监控异常状态。
协议合规 ·快充电压诱骗的本质是Sink端根据Source端广播的PDO正式发起请求包，充电器验证合法后切换输出电压。整个过程遵循USB PD/QC协议规范，不存在"欺骗"。"诱骗"是俗称——指该芯片让原本只支持5V的简单电路也能请求高压。

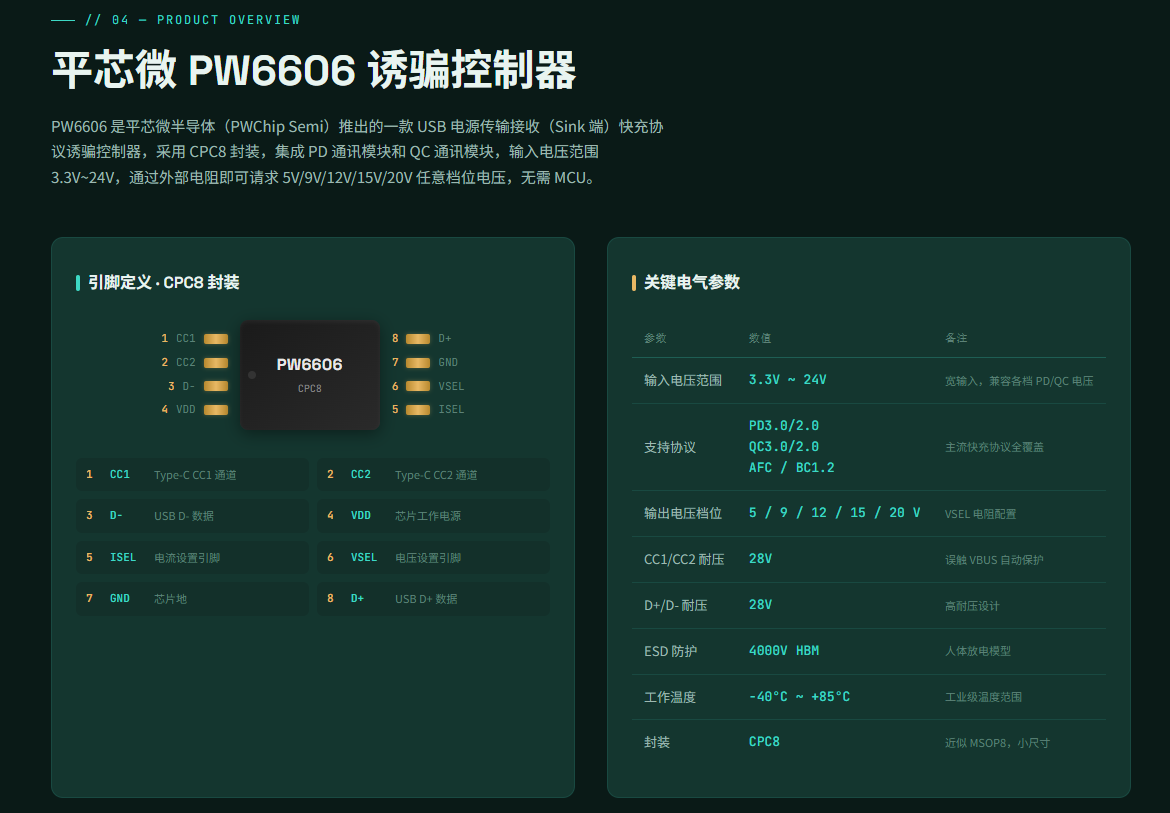

平芯微 PW6606诱骗控制器
PW6606是平芯微半导体（PWChip Semi）推出的一款USB电源传输接收（Sink端）快充协议诱骗控制器，采用CPC8封装，集成PD通讯模块和QC通讯模块，输入电压范围3.3V~24V，通过外部电阻即可请求5V/9V/12V/15V/20V任意档位电压，无需MCU。
九大核心优势，量产验证
相比市面同类诱骗芯片，PW6606在集成度、兼容性、安全性、外围简洁度、成本控制五个维度均有明显优势，是众多行业客户批量采用的方案。
协议兼容广
单颗芯片打通 Type-C和USB-A两种充电器生态，支持PD/QC/AFC/BC1.2全协议，减少物料型号。
智能降级机制
目标电压请求失败自动向下降级尝试，避免充电器不支持而"无电压输出"，现场适应性极强。
外围极简 · 成本低
仅需 2颗电阻（A口应用甚至1颗）即可完成电压选择，PCB面积小、BOM成本低，可用0402/0603电阻布板。
免 MCU设计
无需外挂单片机或额外编程，纯硬件电阻配置即可完成快充协议协商，极大缩短产品研发周期。
高耐压安全设计
CC1/CC2、D+/D-引脚耐压高达28V，误触VBUS高压时内部保护机制自动断开，避免芯片损坏。
内置多重保护
过压保护（OVP）、过流保护（OCP）、短路保护（SCP）三重防护，全方位保障设备端安全。
宽输入电压范围
3.3V~24V宽输入，无需额外前级稳压，可直接与快充充电器对接，简化系统设计。
小尺寸 CPC8封装
近似 MSOP8的小尺寸封装，便于便携式设备、模块化产品、小家电内部紧凑布板。
规模量产 · 供货稳定
平芯微为国产快充协议 IC头部厂商，供货体系成熟，PCB参考设计和封装库均可在官网直接下载。

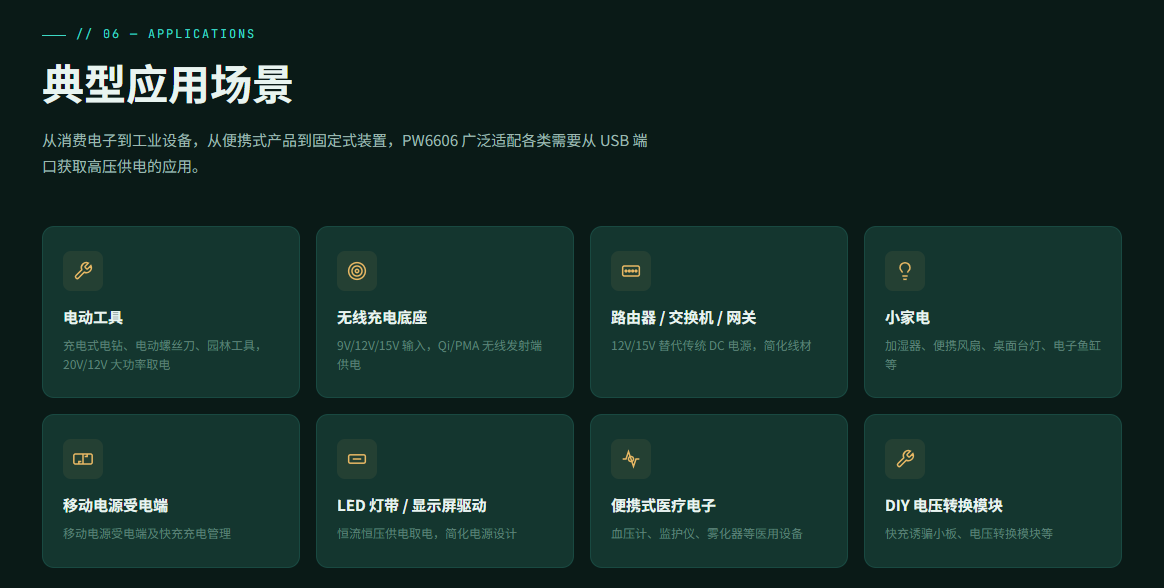

典型应用场景
从消费电子到工业设备，从便携式产品到固定式装置，PW6606广泛适配各类需要从USB端口获取高压供电的应用。
电动工具
充电式电钻、电动螺丝刀、园林工具，20V/12V大功率取电
无线充电底座
9V/12V/15V输入，Qi/PMA无线发射端供电
路由器 / 交换机/网关
12V/15V替代传统DC电源，简化线材
小家电
加湿器、便携风扇、桌面台灯、电子鱼缸等
移动电源受电端
移动电源受电端及快充充电管理
LED 灯带/显示屏驱动
恒流恒压供电取电，简化电源设计
便携式医疗电子
血压计、监护仪、雾化器等医用设备
DIY 电压转换模块
快充诱骗小板、电压转换模块等
