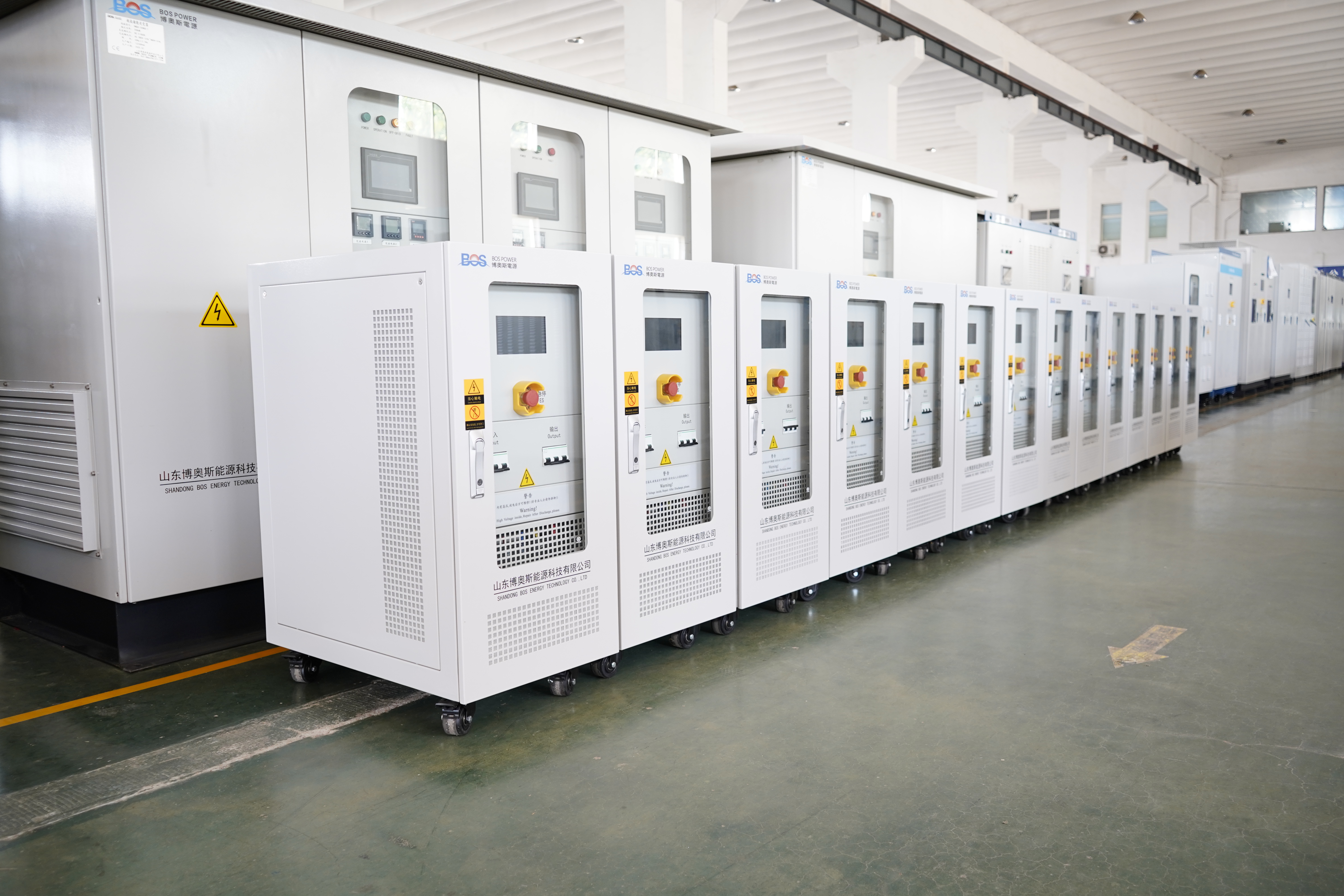

在变频电源的技术参数表里，"功率因数"是一个经常被提及、却常让人拿不准的指标。有人以为好的变频电源功率因数天然就是0.95以上，也有人觉得"只要设备能正常工作，功率因数高低无所谓"。这两种认识都不够准确。
先搞懂功率因数是什么
要回答"多少算正常"，得先明白功率因数的含义。打个比方：变频电源从电网取电，电网实际送出的总电量叫"视在功率"，其中真正被设备用掉、做了功的那部分叫"有功功率"。功率因数，就是有功功率占视在功率的比例。
这个比例越高，说明电网送来的电被利用得越充分。当功率因数是1.0时，意味着电网输送的电能几乎全部被有效利用；当功率因数偏低时，就说明有一部分电能以"无功"的形式存在——它在电网和设备之间来回振荡，不真正做功，却白白占用了线路容量，还产生额外的发热损耗。
一台功率因数只有0.6的100kVA变频电源，实际只能输出约60kW的有功功率，却有大量的无功功率在电网中"空转"，相当于占用了变压器容量却没做足有用功。这不仅是浪费，还可能让企业面临电力部门的无功罚款。
为什么变频电源天生有"功率因数问题"
变频电源的核心结构是"交流—直流—交流"双变换。问题出在整流环节——交流电要转换成直流电。如果整流电路采用简单的二极管桥式整流加电容滤波，输入电流会呈现窄而尖的脉冲波形，而不是与电压同相位的正弦波。
这种电流畸变带来两个后果：一是电流与电压之间存在相位差，二是电流波形中含有大量谐波。两者共同作用，导致功率因数大幅降低。传统不加任何校正措施的变频电源，功率因数通常只有0.6到0.7——这正是变频电源"功率因数问题"的根源。
那到底多少算正常？答案是：看技术路线
变频电源的功率因数，因采用的技术方案不同而差异显著，这正是"多少算正常"没有单一答案的原因。
不加校正的低端方案，功率因数只有0.6到0.7。 这种最简单的二极管整流加电容滤波，谐波含量可高达70%以上，功率因数很差。好在它在大功率变频电源中已基本被淘汰，仅残留在小功率、低要求的消费类产品里。
加无源校正的方案，功率因数约0.7到0.92。 通过串联大电感或采用填谷电路来平滑输入电流，能改善功率因数。但它的校正效果有限，且随负载变化波动明显——轻载时功率因数可能跌到0.7以下。这类方案在大功率领域也渐渐不是主流。
采用有源功率因数校正（APFC）的现代方案，功率因数可达0.95到0.99。 这是当今大功率变频电源的标配技术。它通过高频开关变换器和专用控制芯片，实时检测输入电压与电流波形，强制输入电流跟随电压波形变化，使电流波形接近理想正弦波且与电压同相位。有源PFC不仅能把功率因数稳定提升到0.95以上，高端产品甚至能做到0.98到0.99，而且在全负载范围内（从两成负载到满载）都能保持较高的功率因数。
所以，对于现代变频电源而言，一个比较清晰的结论是：功率因数0.95是底线，0.98是主流，0.99是高端。
几个常被误解的"坑"
关于功率因数，有几个误区值得专门提醒。
误区一：功率因数越高越好。 从技术上看，0.99确实优于0.95，但从0.95提升到0.99带来的边际效益，往往不值得为大多数工业场景付出额外成本。除非是数据中心、精密测试等对电能质量要求极高的特殊场景，否则0.95已经足够满足电网要求、避免罚款。
误区二：只要满载功率因数达标就行。 有些产品只在规格书里标满载值，可实际运行中设备大量时间处于部分负载状态，如果轻载时功率因数大幅下降，实际效果远不如预期。选型时应要求厂家提供全负载范围内的功率因数表现。
误区三：功率因数等于效率。 这是两个完全不同的概念。效率反映设备自身的能量损耗，功率因数反映设备对电网的利用效率。一台变频电源可能效率很高（如95%），但功率因数却很低（如0.7），两者并不矛盾。
误区四：用补偿电容就能改善变频电源的功率因数。 这是一个特别常见的错误做法。变频电源输入电流的功率因数问题主要来自谐波，而高次谐波的功率都是无功功率，靠补偿电容非但无益，还可能引发谐振、损坏电容器。正确的方法是加装交流或直流电抗器，从削弱谐波入手。行业里的实际案例就是：某厂装了变频器后发现功率因数下降，一再增加补偿电容，结果毫无作用且电容器频繁异常，直到配置电抗器才解决问题。
结语
回到"变频电源的功率因数多少算正常"这个问题：对采用有源功率因数校正的现代变频电源，0.95以上算正常，0.98是主流水平，0.99则是高端配置。 对于大多数工业应用，选择0.95以上、且在全负载范围内表现稳定的产品，就是务实之选；盲目追求0.99的极致指标，往往并不经济。
理解功率因数，本质上是理解如何让变频电源与电网和谐共处——在高效利用电能的同时，不给电网增添额外负担。这不仅是一个技术参数，更是一种绿色低碳的工程理念。下次再看到参数表上的功率因数，你就能心中有数：它到底算不算"正常"了。
