SAW滤波器参数没错，焊到板上插损怎么多了1dB？
Datasheet写1.5dB，样机VNA却测到2.5dB，先别直接判滤波器不行。SAW前后的匹配电感Q值、焊盘寄生、50Ω走线、接地、连接器和测试参考面都会算进最终S21，手册里的器件指标不等于你这块板的整条通道指标。
射频板上这个问题很典型。
SAW Filter手册写着Insertion Loss 1.5dB左右，料号也没拿错。
实板焊好，两端上VNA一测，中心频点位置差不多，但S21已经掉到-2.5dB甚至更多。
多出来的1dB去哪了？
别只盯着那颗SAW。你测的是整条板级通道，不是裸器件。
先看Datasheet的1.5dB到底是在什么条件下测的
滤波器的典型插损通常对应规定的源阻抗、负载阻抗、频率、匹配条件和参考板。
有些SAW本身就是50Ω单端，不需要外部匹配；有些型号则明确要求External Matching。
如果器件要求匹配，而你前后的L、C数值、封装、Q值或者布局和参考设计有差异，S21自然会变。
所以第一步不是“换滤波器”，而是把Datasheet测试条件和你的板子逐项对上。

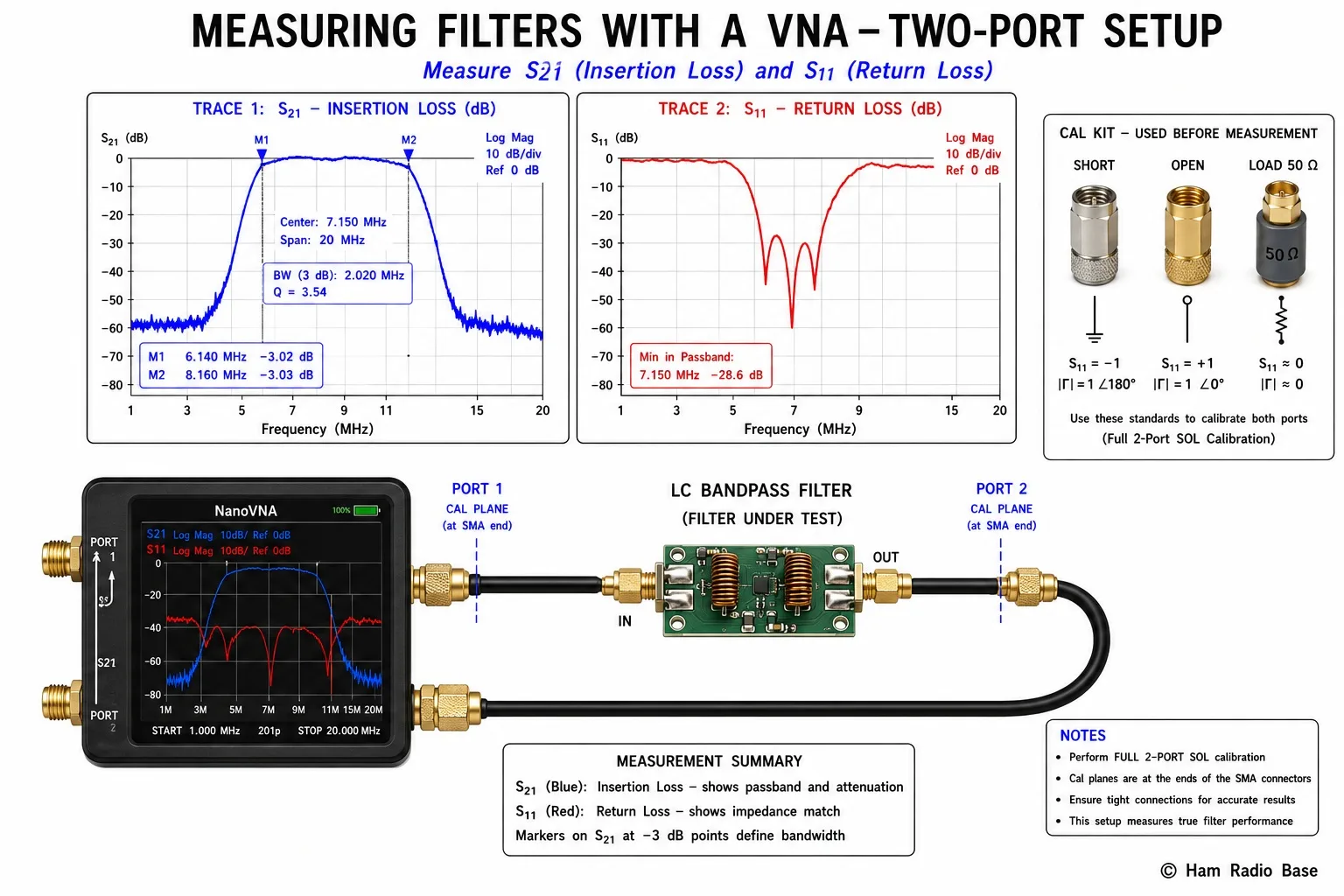

图1：两端口VNA测滤波器时，S21看插损，S11看输入匹配，校准参考面要尽量放到DUT两端。
同样7.5nH，换一种电感，插损都可能变
这个现象Murata做过很直观的实测。
同一颗800MHz SAW Filter，匹配网络里都用7.5nH，只是换成Q值不同的RF inductor，最终Passband insertion loss就不一样。
原因也不神秘：理想电感只有L，真实RF电感还有ESR、自谐振和频率相关损耗。
所以BOM里“都是7.5nH”并不等于射频上就是同一个元件。到了GHz附近，封装和Q往往跟标称值一样重要。

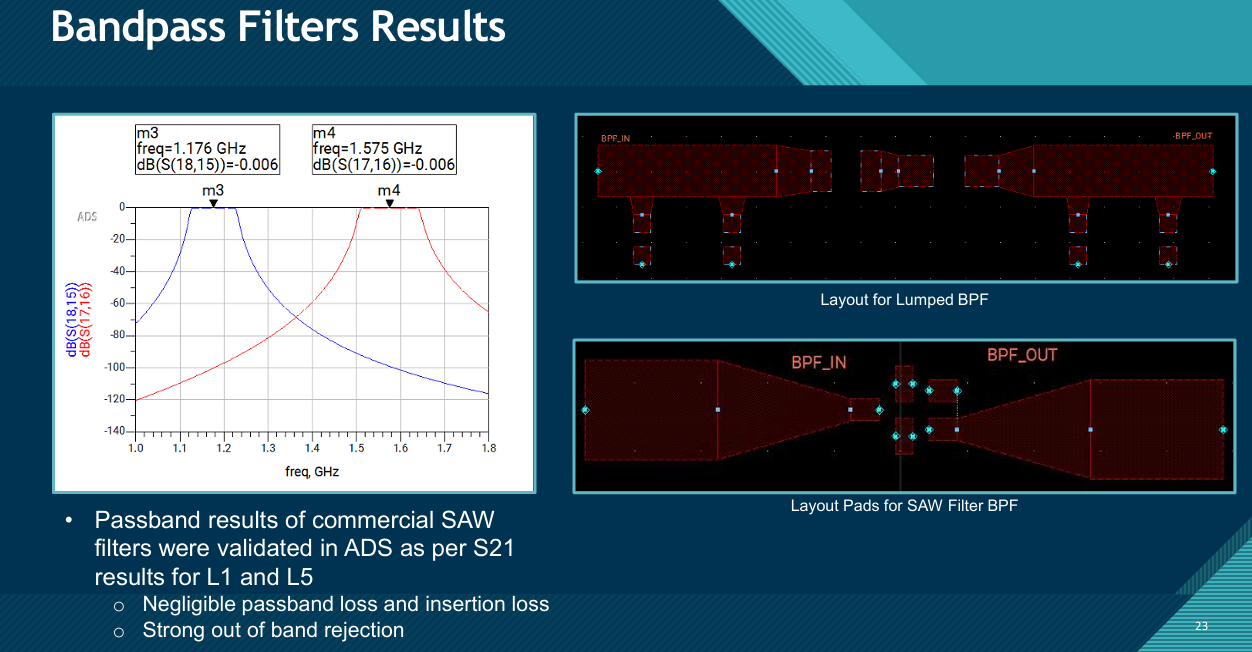

图2：SAW器件往往需要配合外部匹配网络，匹配元件本身也会参与最终插损。
再看PCB：几毫米线、焊盘和GND都算在里面
SAW前后通常是50Ω传输线。走线突然变宽、焊盘过大、参考地被割断、Ground Via离得太远，都会改变局部阻抗。
很多小型SAW底部有多个Ground Pad，这些地不是“有接就行”。回流路径如果绕得远，等效寄生电感会上来，滤波器两端匹配和抑制度都可能一起受影响。
因此RF器件周围那一小块Layout，别当成普通0402器件区去画。参考设计里的Pad、走线、Ground Via位置，能跟就尽量跟。
图3：SAW Filter的通带S21是板级验证的重要指标，中心频点和插损需要一起看。
最后再排除测试链路，不然那1dB可能根本不在板上
测S21之前，VNA做两端口校准，参考面尽量推到DUT两侧连接器。
如果中间还有长同轴线、转接头、测试夹具，校准面没做到位，它们的损耗也会算进“滤波器插损”。
我一般会先用Thru或者已知器件把测试链路验证一遍，再测板上的SAW。
确认测试没问题以后，再看S11/S22。如果输入输出匹配同时变差，重点查匹配和Layout；如果回波很好但S21还是多掉了，元件Q值、走线导体损耗和器件本身更值得继续查。
多出来的1dB通常不是一个神秘数字，它只是把板子上每一小段损耗都加在一起了。
图4：实际RF前端里，SAW通常和匹配网络、RF Switch、SMA及接地结构一起工作，不能只看单颗器件。
