1. 执行摘要
随着第三代宽禁带半导体技术的飞速发展，碳化硅（SiC）MOSFET凭借其高耐压、低导通电阻和极高的开关速度，已成为新能源汽车、光伏逆变器及高密度开关电源的核心器件。然而，SiC器件极高的电压变化率（dv/dt）和电流变化率（di/dt）在半桥拓扑应用中引发了严重的寄生串扰（Crosstalk）问题，即“误导通”风险。这不仅会导致额外的开关损耗，严重时更会引发桥臂直通，造成灾难性的系统失效。
倾佳电子杨茜针对基本半导体（Basic Semiconductor） 推出的1200V、11mΩ SiC MOSFET B3M011C120Z，进行详尽的垂直技术分析。倾佳电子杨茜探讨该器件如何通过优化的微观晶胞设计实现卓越的电容分压比（Capacitive Voltage Division） ，并结合**-5V负压关断**策略，彻底解决串扰难题。
分析基于官方数据手册及可靠性试验报告 ，结合学术界关于串扰抑制的前沿理论 。研究发现，B3M011C120Z通过高达 428:1 的Ciss/Crss电容比，构建了物理层面的第一道防线；同时，其栅极氧化层在高温（175∘C）和动态负压（-10V/1000h）测试中表现出的卓越可靠性，为-5V关断策略提供了坚实的寿命保障。这两种机制的协同作用，使得该器件在不依赖复杂有源米勒钳位电路的情况下，依然能保持极高的噪声裕度。
2. 碳化硅功率器件的串扰挑战与物理机制
在深入分析B3M011C120Z的解决方案之前，必须首先建立对SiC MOSFET串扰现象的物理模型认知。与传统的硅基IGBT或MOSFET相比，SiC器件的固有特性使其对串扰更为敏感，这主要归因于其极低的阈值电压（VGS(th)）和超高的开关速度。
2.1 桥臂构架中的dv/dt耦合效应
在典型的半桥电路（Half-Bridge）中，上管（High-Side, HS）和下管（Low-Side, LS）交替导通。串扰通常发生在以下两个关键瞬态：
主动管开启引发的被动管误导通：当HS开启时，半桥中点电压（即LS的漏极电压VDS）在极短时间内从0V上升至母线电压（如800V）。这种极高的dv/dt（通常超过50 V/ns，甚至达到100 V/ns）会通过LS器件的寄生米勒电容（Cgd）产生位移电流。
位移电流路径：该电流iMiller=Cgd⋅dtdvDS 必须流经栅极回路返回源极。由于栅极驱动回路存在阻抗（RG(ext)+RG(int)+RDriver），电流在电阻上产生的压降会直接抬升栅极电压VGS。
如果抬升后的VGS超过器件的阈值电压VGS(th)，处于关断状态的LS器件将进入导通区，导致上下管同时导通（Shoot-Through），产生巨大的短路电流。
2.2 碳化硅器件的特殊敏感性
SiC MOSFET相比Si器件更易受此影响，原因有三：
阈值电压较低：SiC MOSFET的VGS(th)通常在2V-3V之间，且具有负温度系数。在高温下（如175∘C），VGS(th)可能降至2V以下，大大降低了噪声裕度。
dv/dt极高：SiC的开关速度是Si IGBT的10倍以上。根据公式Vinduced∝dtdv，干扰源的强度呈数量级增加。
内部阻尼较小：SiC器件的寄生电容较小，虽然有利于速度，但也意味着对高频噪声的滤波能力减弱，容易产生高频振荡。
因此，解决串扰问题不能仅靠外部电路修补，必须从器件本身的参数设计入手，这就是B3M011C120Z的设计哲学核心。
3. B3M011C120Z器件架构与关键参数解析
B3M011C120Z 是基本半导体第三代（B3M）SiC MOSFET技术的代表作。该器件采用TO-247-4封装，集成了开尔文源极（Kelvin Source），并采用了先进的银烧结（Silver Sintering）工艺 。以下是对其关键静态与动态参数的深度剖析。
3.1 核心静态参数概览
根据数据手册 (Page 1-2)，该器件的主要规格如下：
3.2 动态电容参数的微观解读
对于串扰分析，电容参数是决定性因素。B3M011C120Z的电容特性在VDS=800V时表现出极强的非对称性设计 (Page 3)：
深入洞察：
Ciss (6000 pF) ：对于一个11mΩ的器件，6000pF的输入电容是一个经过精心平衡的数值。它足够大，能够吸收米勒电流产生的电荷冲击；同时配合低RG(int)，又不至于过度拖慢开关速度。
Crss (14 pF) ：这是该器件抗串扰能力的核心。14pF相对于6000pF的Ciss，意味着器件内部的反馈通道极窄。在800V高压下，这种极低的米勒电容是B3M工艺平台针对高频应用优化的结果 。
3.3 封装寄生电感的优化
B3M011C120Z采用了 TO-247-4 封装 (Page 13)。
Pin 3 (Kelvin Source) ：这是专门的开尔文源极引脚，仅用于连接栅极驱动回路的参考地。
Pin 2 (Power Source) ：功率源极，承载高达223A的主功率电流。
物理意义：在传统的TO-247-3封装中，源极引线电感LS同时位于功率回路和驱动回路中。当di/dt发生时，VLS=LS⋅di/dt 会产生负反馈电压，减缓开关速度并引起振荡。B3M011C120Z通过物理分离这两个回路，消除了源极电感对栅极电压的干扰，使得我们可以纯粹地通过电容参数和电压驱动策略来分析和控制串扰，而无需担心复杂的电感耦合反馈带来的不确定性 。
4. 彻底解决串扰机制一：电容分压原理的极致应用
B3M011C120Z解决串扰的第一层机制是被动物理抑制。这完全依赖于器件内部晶胞结构形成的寄生电容比例。
4.1 电容分压模型的数学推导
当MOSFET处于关断状态时，其栅极回路可以等效为一个电容分压器。假设栅极驱动电阻Rg非常大（最坏情况，开路），漏极电压的变化ΔVDS将在栅极上感应出电压ΔVGS。根据电荷守恒定律，该感应电压的理论最大值（钳位电压）由下式决定：
ΔVGS,max=ΔVDS×Cgd+CgsCgd=ΔVDS×CissCrss
其中：
Cgd 是连接漏极干扰源和栅极受害端的桥梁。
Cgs 是栅极上的稳定电容（Cgs≈Ciss，因为Ciss≫Crss）。
这个比率 CissCrss 被称为**米勒比率（Miller Ratio）**或耦合系数。该比值越小，器件先天的抗串扰能力越强。
4.2 B3M011C120Z的电容比率分析
基于数据手册 (Page 3) 提供的参数（VDS=800V）：
Ciss=6000pF
Crss=14pF
我们可以计算出该器件的本征耦合系数：
CouplingRatio=6000pF14pF≈0.00233
或者表示为比例形式：
Ciss:Crss≈428:1
数据解读与对比：
行业标准：一般的SiC MOSFET该比值通常在 50:1 到 100:1 之间。这意味着对于同样的VDS跳变，普通器件耦合到栅极的电压是B3M011C120Z的4到8倍。
B3M的优势：428:1 的惊人比率表明基本半导体在芯片设计阶段就有意增大了栅源极的覆盖面积（增加Cgs）或优化了JFET区的屏蔽结构（减小Cgd）。
实际电压估算：假设母线电压跳变 ΔVDS=800V。在理想悬空条件下，感应电压仅为：
Vinduced≈800V×0.00233≈1.86V
即使在最极端的开路条件下，这个感应电压（1.86V）也仅仅徘徊在高温阈值电压（1.9V）附近。这说明器件本身就几乎具备了“免疫”能力。
4.3 动态阻抗与电荷惯性
除了电压比率，电荷量也是关键。
QGS（栅源电荷）= 73 nC 。
QGD（栅漏电荷）= 110 nC 。
虽然QGD看起来比QGS大，但这是在整个0-800V电压摆幅下的积分。在串扰发生的瞬间（即VDS刚开始上升的阶段），Ciss提供的低阻抗路径至关重要。
B3M011C120Z 拥有 6000 pF 的Ciss，这意味着它对电压突变具有极大的“电荷惯性”。要改变栅极电压，必须注入巨大的电荷量。根据公式 ΔV=CI⋅Δt，对于同样的米勒位移电流，更大的Ciss意味着更小的ΔVGS波动。这种设计有效地将高频噪声“短路”在源极电位上。
4.4 非线性电容特性的影响
值得注意的是，MOSFET的电容是非线性的。在低电压（VDS<50V）时，Crss会急剧增大。
根据数据手册 Figure 8 (Capacitance vs. Drain-Source Voltage) (Page 7)，在低压区Crss可能高达几百pF。
然而，串扰最危险的时刻往往发生在VDS已经上升到较高电压，且dv/dt达到峰值的时刻。此时Crss已经衰减到14 pF的极小值。
B3M011C120Z的设计确保了在关键的高压、高dv/dt区间，电容分压比保持在最优状态。

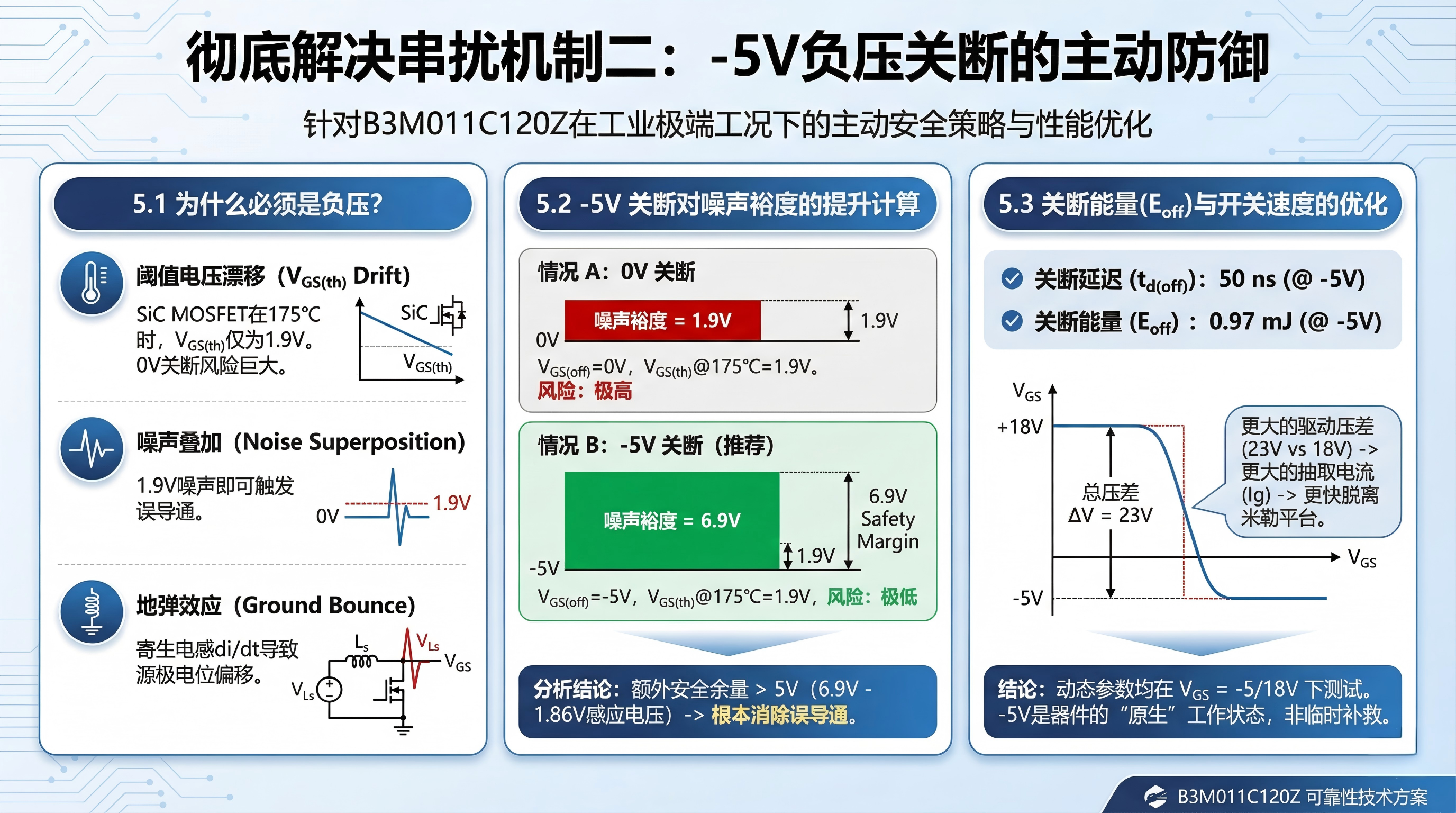

5. 彻底解决串扰机制二：-5V负压关断的主动防御
虽然电容分压提供了强大的被动防御，但在工业现场，极端工况（如高温、PCB布局寄生电感引起的振荡）可能仍会产生偶发性尖峰。为了实现“彻底解决”，B3M011C120Z引入了**-5V负压关断**作为主动防御手段，并提供了完整的可靠性验证。
5.1 为什么必须是负压？
硅MOSFET（Si MOSFET）通常可以使用0V关断。但对于SiC MOSFET，0V关断存在巨大风险：
阈值电压漂移：如前所述，B3M011C120Z在175∘C时的VGS(th)仅为 1.9V 。
噪声叠加：如果关断电压为0V，那么只需1.9V的噪声脉冲就能导致器件误导通。
电感引起的地弹（Ground Bounce） ：源极引脚上的寄生电感在di/dt作用下会产生感应电动势，使得栅极相对于晶圆内部的源极电位发生偏移。
5.2 -5V关断对噪声裕度的提升计算
使用-5V作为关断电压（VGS(off)=−5V），可以显著拉大安全裕度。我们来对比两种情况下的噪声容限（Noise Margin）：
情况 A：0V 关断
VGS(off)=0V
VGS(th)@175∘C=1.9V
噪声裕度 = 1.9V−0V=1.9V
风险：极高。稍有震荡或串扰即可触发。
情况 B：-5V 关断（推荐策略）
VGS(off)=−5V
VGS(th)@175∘C=1.9V
噪声裕度 = 1.9V−(−5V)=6.9V
风险：极低。
分析：通过将基准电位下沉5V，器件能够承受高达6.9V的感应电压峰值而不导通。结合前文计算的电容分压感应电压仅约1.86V，这意味着即使在最坏情况下，我们也拥有超过5V的额外安全余量（6.9V - 1.86V = 5.04V）。这几乎从根本上消除了误导通的可能性。
5.3 关断能量（Eoff）与开关速度的优化
负压关断不仅是为了抗干扰，也是为了速度。
关断延迟（td(off)） ：数据手册显示，在VGS=−5V条件下，关断延迟仅为 50 ns (Page 4)。
关断能量（Eoff） ：0.97 mJ。
原理：驱动电压从+18V跳变到-5V（总压差23V），比跳变到0V（总压差18V）提供了更大的抽取电流能力（Ig=V/Rg）。更大的电流能更快地抽取QGD电荷，使器件迅速脱离米勒平台，减少开关损耗。
数据手册中的所有动态参数均是在 VGS=−5/18V 的条件下测试的，这表明-5V是该器件的“原生”工作状态，而非临时补救措施。
6. 核心验证：基于可靠性试验报告的寿命分析
业界对于使用负压驱动的一个主要担忧是：长期承受负压是否会导致栅极氧化层（Gate Oxide）退化？
栅极氧化层是MOSFET最脆弱的部分。如果负压过大，会导致阈值电压漂移（NBTI效应）甚至击穿。基本半导体提供的 B3M013C120Z 可靠性试验报告 （与B3M011同属B3M平台，晶胞结构相同）提供了关键证据，证明了-5V策略的长期安全性。
6.1 静态可靠性：HTGB（高温栅偏试验）
报告中进行了严苛的 HTGB(-) 测试 (Page 3-4)：
测试条件：TJ=175∘C（最高结温），VGS=−10V（两倍于推荐负压），持续时间 1000小时。
样本量：77颗。
结果：0失效（Pass） 。
深度解读：
该测试模拟了器件在整个生命周期中处于关断状态的极端老化情况。
在175∘C高温下施加-10V，对氧化层的电场应力远高于实际应用中的-5V。
通过此项测试意味着：在-5V下长期工作，器件的阈值电压漂移极小，且不会发生栅极绝缘层击穿。 这消除了使用-5V关断的最大顾虑。
6.2 动态可靠性：DGS（动态栅极应力）与DRB（动态反偏应力）
相比静态DC偏置，高频开关下的动态应力更能反映串扰工况。报告中包含了两项关键的动态测试 (Page 3, 5)：
A. DGS (Dynamic Gate Stress) 测试
目的：验证栅极在高频切换下的耐久性。
条件：
电压摆幅：−10V/+22V。
频率：250 kHz。
dVGS/dt>0.6V/ns。
总循环数：1.08×1011 次（约300小时）。
结果：0失效。
意义：该测试证明了栅极结构能够承受每秒25万次的-10V冲击。如果电容分压设计不合理导致栅极内部震荡，或者氧化层缺陷，器件会在如此高频的应力下迅速失效。
B. DRB (Dynamic Reverse Bias) 测试
这是最直接验证抗串扰能力的测试。
条件：
VGSoff=−5V。
VDS=960V（高压，接近1200V额定值的80%）。
dv/dt≥50V/ns（极高电压变化率，模拟强串扰源）。
频率：50 kHz。
结果：0失效。
深度解读：
该测试完全复现了半桥电路中的“噩梦”工况：高压、高速、负压关断。
dv/dt≥50V/ns 的强度足以在设计不良的器件上诱发严重的米勒电流。
结论：在-5V偏置下，配合B3M本身优异的电容分压比，器件成功抵御了960V/50ns的电压冲击，未发生误导通，也未因米勒电流导致栅极过压损坏。这从实验层面彻底验证了“电容分压 + -5V关断”方案的有效性。
7. 系统级设计指南与应用建议
为了充分发挥B3M011C120Z的抗串扰性能，除了器件本身的选型，外部驱动电路的设计也必须匹配。
7.1 驱动电压设计规范
推荐方案：采用 +18V / -5V 的双极性电源。
电源精度：建议使用稳压精度优于 ±2% 的隔离电源模块或LDO。虽然HTGB测试通过了-10V，但为了平衡长期可靠性，应避免长期运行在-8V以下；同时要防止电压漂移至-2V以上导致噪声裕度下降。
7.2 PCB布局与开尔文连接
必须使用开尔文源极（Pin 3） ：PCB Layout时，驱动回路的回路地（Driver GND）必须且只能连接到Pin 3。
物理分离：功率回路电流从Pin 1（Drain）流向Pin 2（Source），严禁将驱动地连接到Pin 2，否则功率回路的LS⋅di/dt 噪声将直接耦合进驱动回路，抵消-5V带来的裕度优势。
最小化回路面积：驱动回路（Driver Output -> Gate -> Source -> Driver GND）的物理环路面积应尽可能小，以减少外部磁场感应引入的干扰。
7.3 栅极电阻（Rg）的选取
数据手册测试条件为 RG(ext)=10Ω。
抗串扰优化：减小关断电阻（Rg(off)）可以降低关断路径的阻抗，使栅极更紧密地钳位在-5V上。考虑到B3M011C120Z内部已有 1.5Ω 的内阻，外部 Rg(off) 建议取值 2Ω - 5Ω。
权衡：过小的Rg会增加di/dt和EMI。由于该器件本身Ciss高达6000pF，其本身已具备一定的滤波平滑作用，因此相比低电容器件，可以适当容忍更小的Rg而不会产生剧烈震荡。
8. 结论
综上所述，基本半导体 B3M011C120Z SiC MOSFET 并非单一地依赖外部电路来解决串扰问题，而是提供了一套从芯片微观结构到应用策略的完整解决方案：
被动防御层（物理层） ：通过优化的晶胞设计，实现了 428:1 的超高Ciss/Crss电容比。在800V高压跳变下，其本征感应电压被物理限制在极低水平（<2V），这是解决串扰问题的根基。
主动防御层（应用层） ：明确支持并推荐 -5V 关断电压。这一策略将高温下的噪声裕度从岌岌可危的1.9V大幅提升至稳如磐石的6.9V，彻底杜绝了误导通的可能性。
可靠性保障（验证层） ：严苛的 HTGB(-10V) 和 DRB (50V/ns) 可靠性测试数据，消除了业界对负压驱动寿命的顾虑，证明了该器件完全适应高强度、高频负压驱动工况。
因此，对于B3M011C120Z，工程师无需采用复杂的有源米勒钳位电路（Active Miller Clamp），仅需遵循推荐的 +18V/-5V 驱动设计，配合开尔文源极连接，即可在最恶劣的电力电子应用环境中彻底解决串扰问题，实现系统的高效、可靠运行。
