亚太增材制造旗舰盛会 ——TCT 亚洲展完美收官。兆易创新携多款重磅产品及专项解决方案亮相展会，聚焦3D打印设备核心需求，全方位展示高效、稳定、可靠的底层技术，以国产 “芯” 实力为增材制造产业发展提供坚实可靠的支撑。
针对增材制造行业高精度、高稳定性、智能化的发展趋势，兆易创新依托MCU、电机驱动、电源管理等核心产品线，推出覆盖整机应用、电源配套的全链路解决方案，精准匹配3D打印设备硬件需求。
兆易创新展品核心亮点

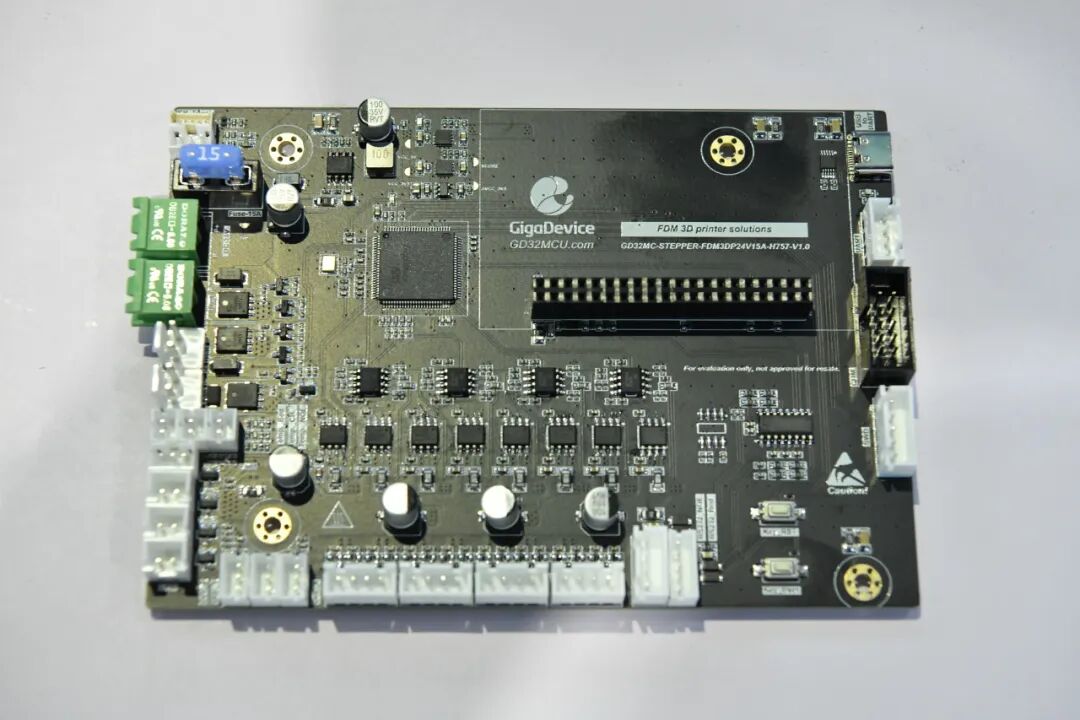

基于GD32H7系列MCU的多轴步进电机方案
采用Cortex-M7内核高性能GD32H737 100pin主控芯片
主频600MHz，1MB Flash，512KB SRAM，512KB TCMRAM
丰富的外设资源，3个ADC（20ch），2个高级定时器，14个通用定时器，8个串口，82个GPIO等
采用普通低成本H桥驱动实现4轴步进微步细分控制
凭借GD32H7系列高算力和丰富资源，替代4路高成本步进细分控制芯片，实现整体成本降低
自研XYZE四轴步进同步细分控制算法，最高2^14细分（插值），带来平滑的正弦电流和优异的静音效果
自研堵转检测算法，可实现无限位开关归零
自研自适应降电流算法，降低电机功耗和温升
最高打印速度600mm/s，最大加速度20000mm/s^2（某款机型，其它机型需适配实测）
基于GD32F503系列MCU的喷嘴挤出机方案
普通低成本H桥驱动实现步进电机电流闭环控制解决方案
采用ARM Cortex-M33内核的GD32F503CET6作为主控芯片，主频高达252MHz，LQFP48小封装
步进电机细分控制，最高2^14细分（插值）
24V直流供电，最大2A工作电流
支持喷嘴加热和温度采样功能
支持两个直流风扇控制功能
支持SPI读取加速度计数据功能

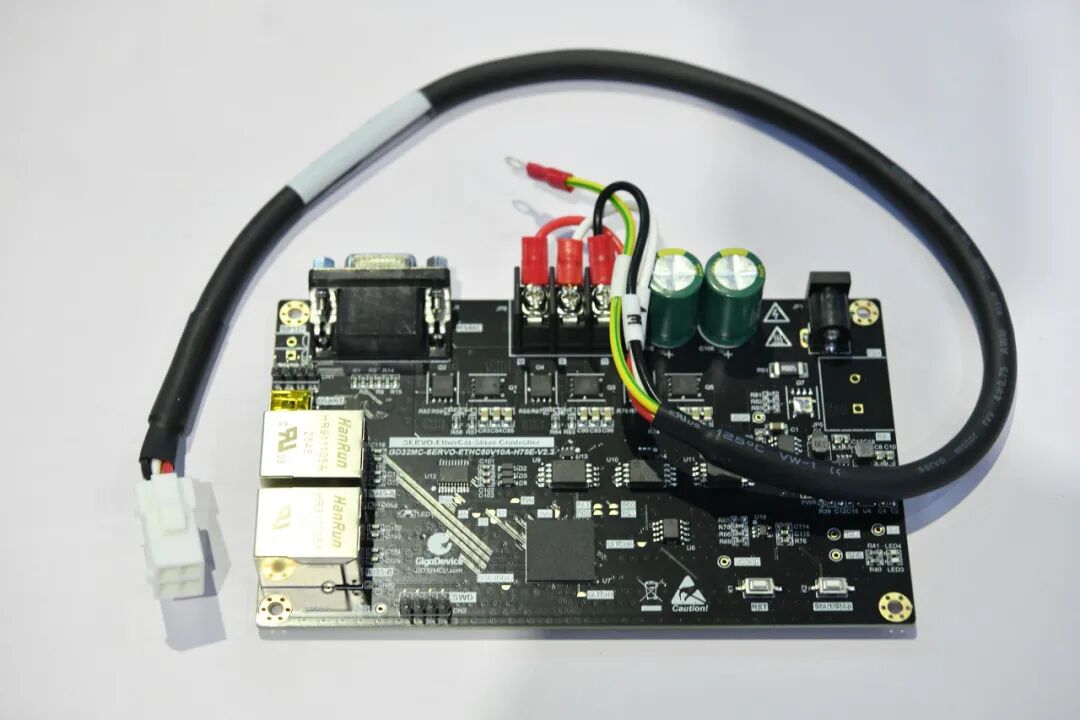

基于GD32H75E系列MCU的EtherCAT伺服从站系统解决方案
采用Cortex-M7内核的高性能GD32H75E系列作为主控芯片，主频高达600MHz
24V供电，额定功率240W，电机额定转速为3000rpm
伺服驱动采用标准CiA 402协议，通过TwinCAT进行实时控制
支持轮廓位置模式（PP），30种原点回归模式（HM）和循环同步位置模式（CSP）
在轮廓位置模式（PP）下采用梯形曲线规划
结合原点开关和限位开关，实现30种回零模式
速度观测器实时进行速度观测，提高了速度的平滑性和响应速度
结合∑-∆调制器和HPDF模块实现In-line电流采样
GD32 emWin GUI七寸驱屏方案
主控为GD32H759，主频高达600MHz
采用TLI驱动LCD，分辨率为1024*600 ，电容屏触摸
采用16-bit SDRAM，SDRAM时钟高达166MHz
外扩OSPI-NOR FLASH/SD卡扩展应用
AVI格式视频播放功能
Libmad MP3音频解码
数字表盘及时间设定功能
一键切换系统语言功能
自定义控件GDChart功能展示

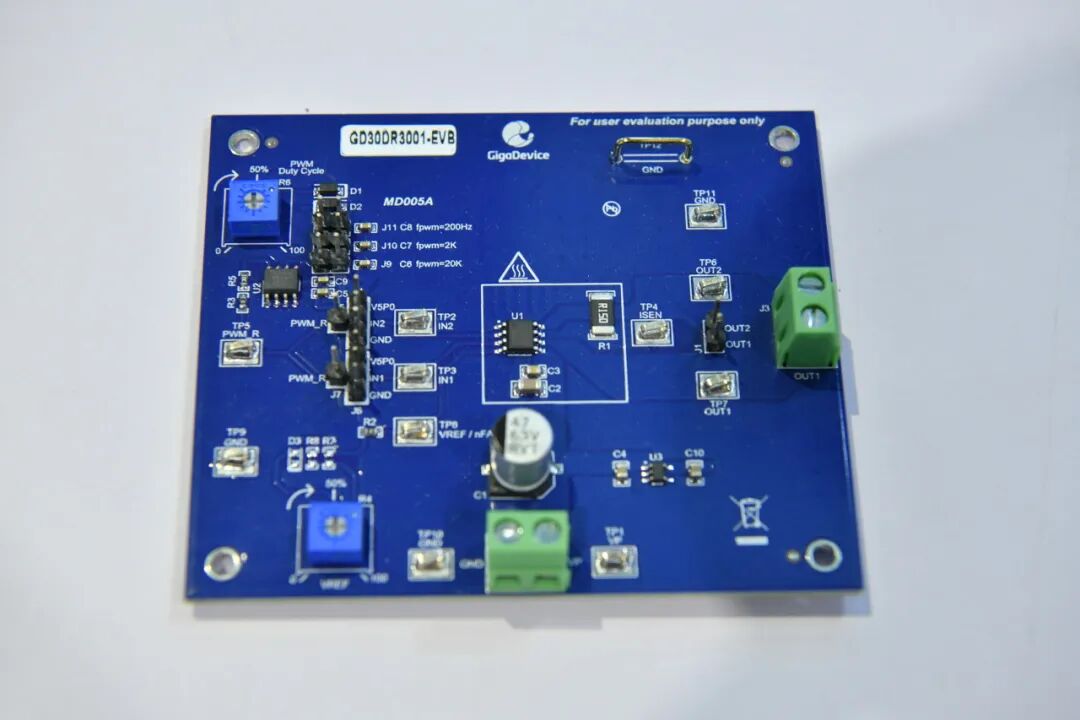

GD30DR3001WGTR-K 电机驱动 Demo板
支持4.5V ~ 40V超宽工作电压范围
优秀的驱动能力，最高Peak 6A驱动能力，持续电流可达4A
配置了Thermal-PAD
支持可配的驱动电流调节功能（I-trip），对负载实现多级过流保护功能
具有欠压锁定、过流、过温度保护等多重保护功能
GD30DR3001优化TRise 和TFall 时间，EMI处理上更为友好

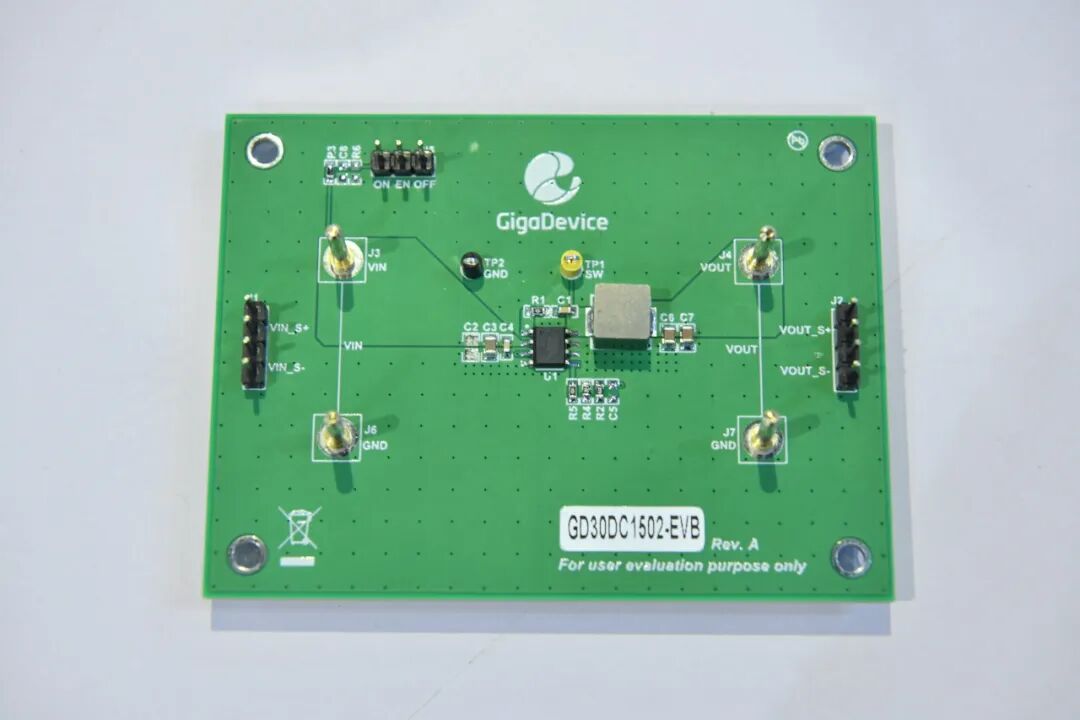

基于GD30DC1502WGTR-I 36V 3A的同步降压转换器Demo板
输入电压范围：4.5V 至 36V
恒定输出电流：3A
低导通电阻 120mΩ / 80mΩ（高端 / 低端）
静态电流：150µA
恒定导通时间控制，实现快速环路响应
开关频率：520kHz
支持高达 98% 的大占空比
内部软启动
基准电压：0.8V
支持预偏置输出启动
全面保护功能：过流保护及打嗝模式、输出过压保护、FB 开短路保护、过温保护
采用 ESOP8 封装

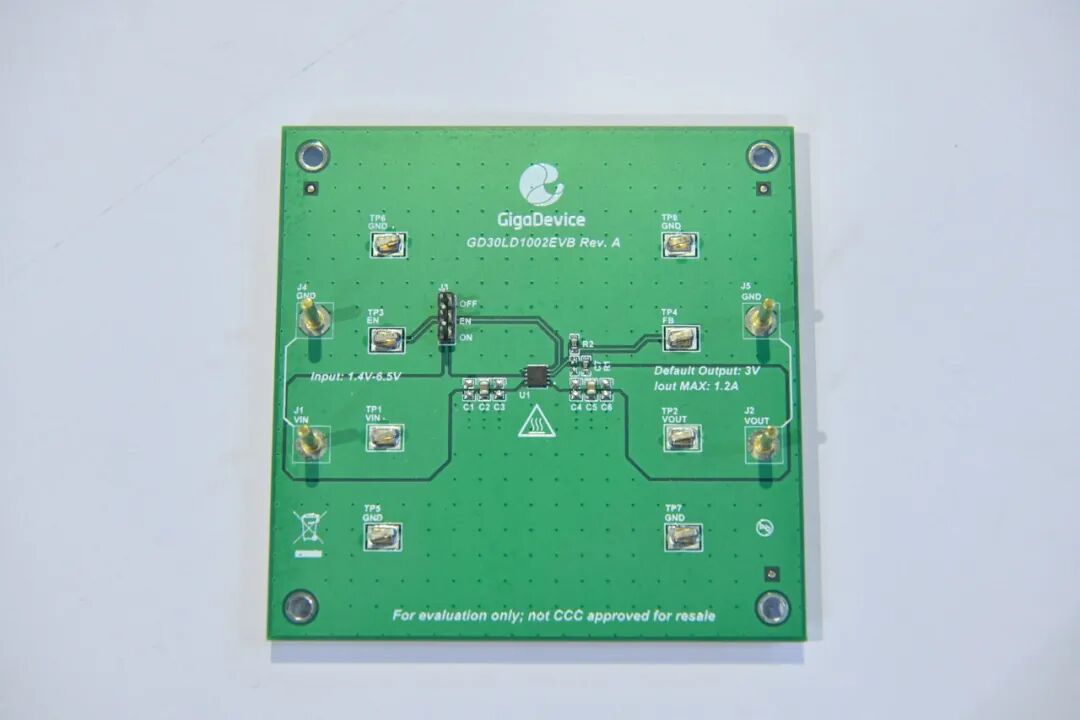

基于GD30LD1002WETR-I 1.2A 6.5V的低输入电压LDO Demo板
输入电压范围：1.4V 至 6.5V
输出电压范围：0.5V 至 5.2V，通过电阻分压设置
输出电压精度高：在全电压、负载及温度范围内精度为 ±1%
超低压差：1.2A 负载下最大压差 200 mV
支持限流功能、短路保护、使能功能
采用DFN3*3-8封装
