在薄膜电阻材料的精密表征领域，方阻测量的准确性直接决定了器件性能的评估上限。针对氧化铟锡（ITO）这类广泛应用于透明导电电极的薄膜材料，单一测量手段往往难以全面揭示其电学特性的微观机制。本文关于薄层ITO薄膜多方法电学表征的研究，深入探讨了不同测试技术下的数据差异与物理内涵。在此类高精度研究中，四探针法作为行业标准，其设备的稳定性与探针间距的精确控制至关重要。Xfilm埃利四探针方阻仪凭借其卓越的机械结构与低噪声测量模块，能够在纳米级薄膜上实现无损伤接触，为获取基准方块电阻数据提供了可靠支撑，确保了后续多方法对比分析的基石稳固。
研究核心在于对比传统范德堡法、线性四探针法以及新兴的微区扫描扩展电阻显微镜技术在超薄ITO膜上的表现。对于厚度低于100纳米的薄膜，表面粗糙度与晶界散射效应显著增强，导致电流分布不再均匀。原文指出，当薄膜厚度接近电子平均自由程时，经典德鲁德模型的预测值会出现偏差。此时，接触电阻的影响被放大，若探针压力控制不当，极易造成局部薄膜击穿或形成非欧姆接触，从而引入巨大的测量误差。实验数据显示，在不同沉积条件下制备的样品中，载流子浓度与迁移率呈现出复杂的非线性关系，这要求测试设备具备极高的动态范围与分辨率。
不同厚度ITO薄膜的电阻率与载流子浓度关系
/Xfilm
不同厚度ITO薄膜的电阻率与载流子浓度关系
随着薄膜厚度的减小，电阻率急剧上升，而载流子浓度则呈现下降趋势。这一现象归因于表面散射机制的主导作用以及晶粒尺寸的受限生长。在传统测试中，由于忽略了边缘效应与探针几何因子的修正，往往低估了超薄层的真实电阻值。研究团队通过引入修正因子，重新校准了测量模型，发现实际方块电阻比理论预测值高出约15%至20%。这种偏差在低掺杂浓度的样品中尤为明显，表明杂质电离不完全与缺陷态捕获效应在纳米尺度下不可忽视。
不同温度下ITO薄膜的迁移率变化
/Xfilm
进一步的分析聚焦于温度依赖性测试。在低温环境下，声子散射减弱，电离杂质散射成为限制迁移率的主要因素。原文通过变温测试揭示了激活能的变化规律，指出了晶界势垒高度对输运特性的决定性影响。对于高阻态样品，霍普金跳跃传导机制开始显现，这与常规金属导电机理截然不同。在此过程中，探针与薄膜界面的热电动势干扰是一个常见难题，需要测试系统具备优异的热稳定性与信号屏蔽能力。Xfilm埃利四探针方阻仪内置的温度补偿算法与屏蔽设计，有效抑制了环境热噪声，使得在宽温域内的微小电阻变化得以被精准捕捉，为解析复杂的传导机制提供了关键数据支持。
不同温度下ITO薄膜的迁移率变化曲线
图2展示了迁移率随温度变化的详细曲线，清晰地划分了不同散射机制主导的温度区间。在高温区，曲线斜率反映了声子散射的强度；而在低温区，平缓的趋势则印证了电离杂质散射的主导地位。值得注意的是，部分样品在特定温度点出现了迁移率的异常波动，这被归因于相变或缺陷团的重新分布。此类细微特征的捕捉，对仪器的灵敏度提出了极高要求。任何微小的接触不稳定或电压漂移，都可能导致数据点的离散，从而掩盖真实的物理图像。
此外，研究还探讨了光照对ITO薄膜电学性能的影响。作为透明导电材料，光生载流子的产生会显著降低方块电阻。实验中发现，持续光照会导致费米能级移动，进而改变耗尽层宽度。这种光电导效应在超薄膜中更为显著，因为表面态密度相对较高。在进行此类动态测试时，探针的响应速度与系统的采样频率必须匹配，以记录瞬态变化过程。传统的模拟式仪表往往因响应滞后而丢失关键信息，而数字化集成的高端四探针系统则能实时记录电阻随时间的演化曲线，完整复现光电响应过程。
不同测量方法得到的方块电阻对比
/Xfilm
综合各项测试结果，文章强调了建立标准化测试流程的必要性。对于不同厚度、不同掺杂水平的ITO薄膜，应选择合适的测量模式与修正模型。单纯依赖某一种方法可能导致对材料性能的误判。例如，在高阻样品中，范德堡法可能因电流注入效率低而失效，此时微区扫描扩展电阻显微镜能提供更高空间分辨率的电学分布图，揭示局部的不均匀性。然而，后者设备昂贵且操作复杂，难以作为常规产线检测手段。因此，优化后的四探针法依然是工业界的首选，但其设备性能必须跟上材料发展的步伐。
不同测量方法得到的方块电阻对比
从图3的对比数据可以看出，经过严格修正的四探针法结果与高精度的微区扫描结果高度吻合，验证了该方法在优化后的可靠性。而未修正的传统测量值则存在系统性偏差，特别是在薄膜厚度小于50纳米时，偏差幅度甚至超过30%。这再次凸显了专业测试设备与科学修正模型结合的重要性。只有确保探针间距的绝对精确、接触压力的恒定以及信号采集的高信噪比，才能在纳米尺度下获得可信的电阻数据。
综上所述，薄层ITO薄膜的电学表征是一项涉及多物理场耦合的复杂任务。从表面散射到晶界势垒，从温度依赖到光电响应，每一个环节都对测试技术提出了挑战。准确的方阻与迁移率数据不仅是评价材料质量的标尺，更是优化镀膜工艺、提升器件效率的依据。在这一过程中，高性能的测试设备扮演着不可或缺的角色。
Xfilm埃利四探针方阻仪以其精准的探针定位系统、宽量程的电阻测量能力以及智能化的数据处理软件，完美契合了当前科研与产业界对超薄薄膜表征的严苛需求。它不仅能够帮助研究人员剔除虚假信号，还原材料本征特性，还能为生产线提供快速、稳定的质量控制方案。

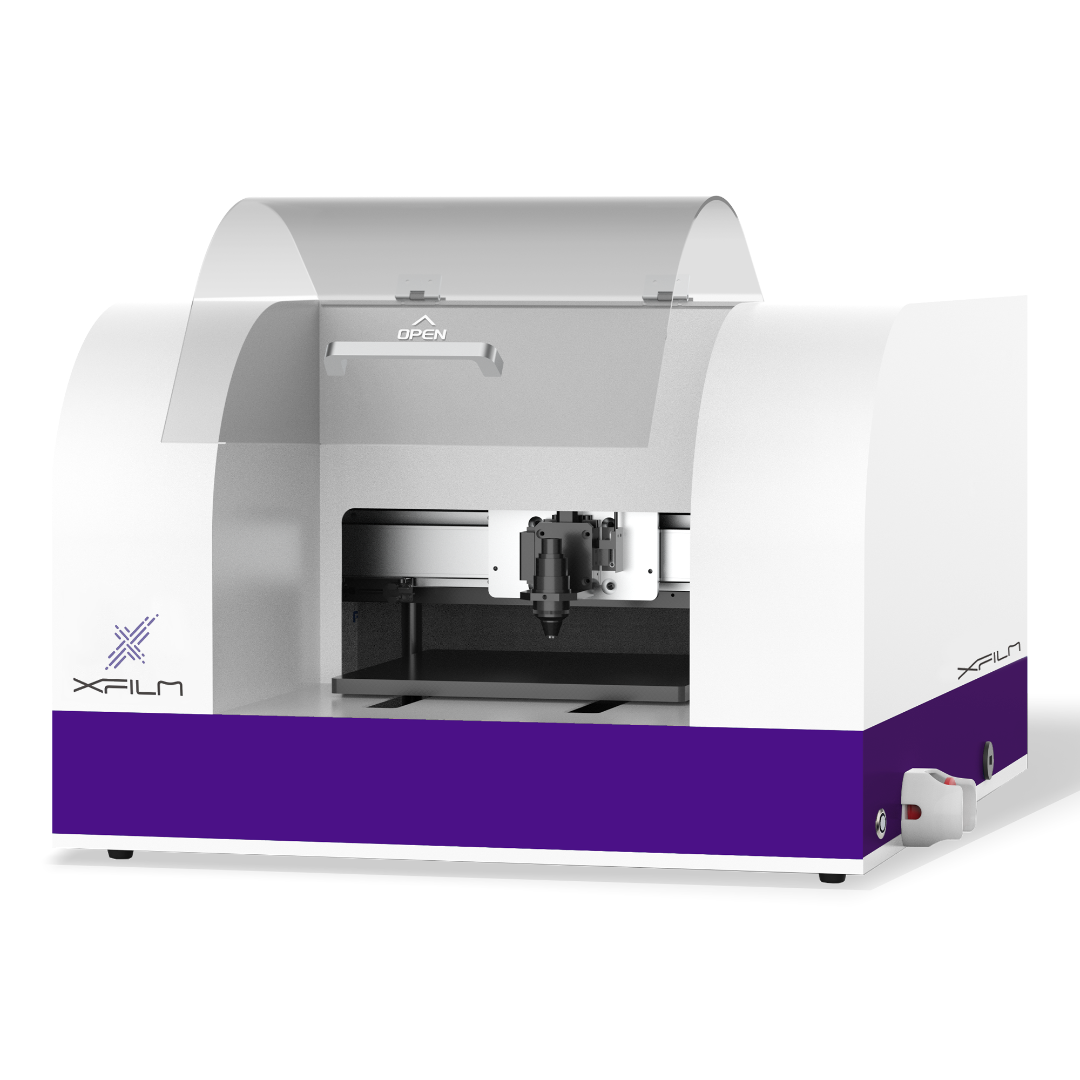

Xfilm埃利四探针方阻仪
/Xfilm
Xfilm埃利四探针方阻仪用于测量薄层电阻（方阻）或电阻率，可以对最大230mm 样品进行快速、自动的扫描， 获得样品不同位置的方阻/电阻率分布信息。
超高测量范围，测量1mΩ~100MΩ
高精密测量，动态重复性可达0.2%
全自动多点扫描，多种预设方案亦可自定义调节
快速材料表征，可自动执行校正因子计算
基于四探针法的Xfilm埃利四探针方阻仪，凭借智能化与高精度的电阻测量优势，可助力评估电阻，推动多领域的材料检测技术升级。
