手机影像已进入“全焦段+高像素”时代，如vivo X300 Pro的2亿像素长焦、华为Pura 80的超大底主摄已成旗舰标配，用户对“随手出大片”的期待越来越高。手机功能已卷到新高度，如今的手机不仅要搭载高清屏幕（不少机型还要做到双屏设计）、超千万甚至上亿级像素的高分辨率相机，还得坚守“轻薄紧凑”的设计原则。这就导致一个关键问题：手机屏幕（如LCD或OLED）和相机的CMOS传感器，必须通过柔性PCB或长走线PCB与基带控制器连接，而这些跨设备的线路，恰恰成了干扰的“重灾区”。
随着数据传输频率的大幅提升（如手机显示屏、相机CMOS传感器的时钟频率已达到数百MHz），一方面手机内部的柔性连接线极易受到无线信号**（如GSM/CDMA 频段信号）**的干扰，另一方面其自身也极易成为辐射电磁干扰 / 射频干扰（EMI/RFI）或传导静电放电（ESD）的来源。由于数字信号的频谱呈宽带特性，数字谐波信号的频率可能与手机无线信号接收频段完全重合，这些频段产生的辐射噪声可能降低手机无线信号接收的灵敏度。此外，EMI会破坏视频信号完整性，导致屏幕卡顿、画面出现噪点。ESD则可能直接损坏基带控制器，造成相机闪退、对焦失灵，尤其在干燥环境或频繁插拔数据线后更容易触发。
面对EMI&ESD的双重挑战，传统解决方案——分立阻容滤波器不仅占用PCB板空间，还只能实现窄带衰减，无法适配40MHz以上的高频传输。这就需要一款能平衡“小尺寸、高衰减、强防护”三大核心需求的滤波器产品，晶扬电子推出了基于IPD技术（integrated passive device,集成式无源器件）的集成TVS的RC低通滤波器TFR0506L，真正实现了“小尺寸”与“高性能”的完美平衡。
TFR0506L
产品优势
01集成化封装设计
采用标准π型滤波结构并集成静电放电保护功能，具有超小的封装尺寸（DFN2415-12L：2.4 mm × 1.5 mm × 0.5 mm），相比传统分立设计，减少了电路板上的元件数量和空间占用，能节省80%的PCB空间，有助于实现电子产品的小型化和轻薄化。此外，该产品与意法半导体（st）的EMIF06-1005M12系列产品Pin-to-Pin完全兼容，可直接互换使用。
TFR0506L电路图和引脚示意图
02卓越的防护性能
（1）集成的TVS能够快速响应静电放电事件，将瞬态电压钳位在安全水平（8/20μs波形测试下，11V@4A），相比竞品泄放能力更强，钳位电压更低，能为后端电路提供更好的保护；
8/20μs波形测试结果
TLP测试结果对比
（2）TFR0506L具有较高的ESD耐受能力，能承受IEC 61000-4-2测试的25kV接触放电和25kV空气放电的冲击，相比于竞品EMIF06-1005M12，ESD能力提升约70%，有效防止静电对电路造成的损坏。
ESD测试结果对比
03高效的EMI滤波功能
在900MHz至1.8GHz频率范围内，衰减达-30dB。（f=0.9GHz~1.8GHz，αIL=-30 db），能有效隔绝各类EMI干扰（如GSM/CDMA 频段信号）。

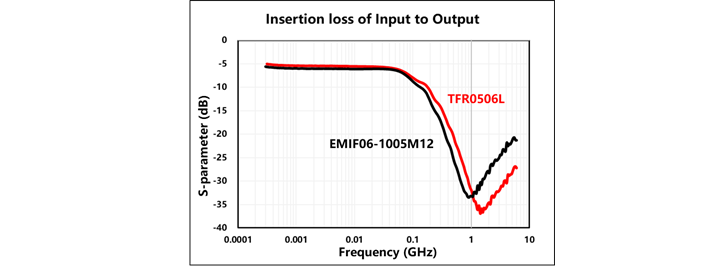

输入到输出的插入损耗和模拟串扰的S参数测试结果
从入门级到高端旗舰机型，从单屏手机到多屏折叠机，从千万像素相机到乙级像素影像系统，晶扬这款新型集成TVS的RC低通滤波器TFR0506L都能精准适配。它不仅解决了高频信号的干扰难题，还兼顾了ESD防护和空间优化，让手机的硬件性能真正落地，给用户带来更流畅的显示效果和更清晰的拍照体验。
未来，随着折叠屏手机双屏协同拍摄、AR实景导航等新场景普及，EMI&ESD干扰问题将更加突出。晶扬电子也将持续迭代技术，推出更适配多场景需求的低通滤波器产品。
