PWRKEY在嵌入式开发中承担着电源控制的重要职责，其多功能特性更是提升了系统的智能化和便捷性。本文将介绍多功能PWRKEY的具体应用方法及设计过程中需注意的关键要点。
在嵌入式项目开发中，无论是简单的用户按键，还是复杂的MCU联动，又或是GPIO功能复用，正确运用PWRKEY都很重要。
今天一起来细聊聊PWRKEY开机键。
通过深入了解PWRKEY的工作原理、使用方法及设计要点，可以帮助你打造更稳定可靠的硬件方案。
01. 模组管脚

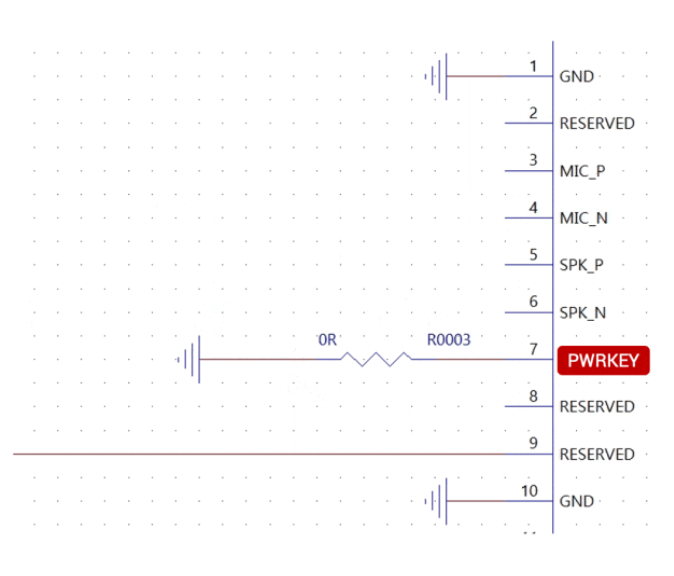

Air780EPM模组的PWRKEY对应PIN7管脚，如下图左侧蓝色管脚所示。
02. 功能说明
模组工作电压范围3.3V-4.35V，PWRKEY为开机键，内部上拉至VBAT。
1）如果PWRKEY接地，芯片上电即开机：
PWRKEY可以直接接地，也可以串联电阻接地；
串联电阻接地时，最大阻值不应该超过10K，否则有可能无法正常开机；
相对于直接接地，串联电阻的作用是PWRKEY因内部上拉到VBAT而引起的漏电流可以进一步减小。
2）PWRKEY不接地时：
模组关机状态下，检测到PWRKEY下降沿，模组启动上电流程；
当系统在启动状态下检测到PWRKEY下降沿时触发中断，是否进入关机过程或其他动作由软件决定；
模组上电开机时，需确保VBAT上电时的起始电压小于0.5V，否则可能会因低电压造成模组时序混乱而无法正常开机；关于这一点的详细介绍，会在“开机时序”章节进行详细介绍。
03. 参数介绍

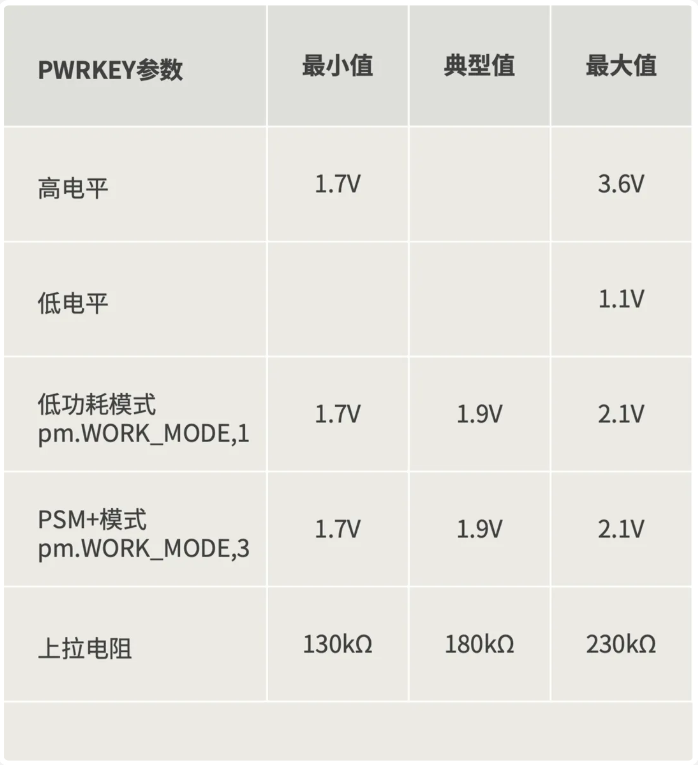

关于PWRKEY的详细参数介绍，见下表：
04. TVS保护
当PWRKEY接实体按键进行拉低执行开机、关机或中断输入动作检测时，实体按键键帽与底座接触时极易产生静电。因此，需要增加TVS进行保护。
推荐物料：芯禾微XESD100N-3V3
相关手册详见：
https://docs.openluat.com/air780epm/product/air780epm/#pwrkey
05. 功能设置
开机前，PWRKEY是开机键；开机后，PWRKEY就是一个中断输入，执行什么动作取决于软件的设置。

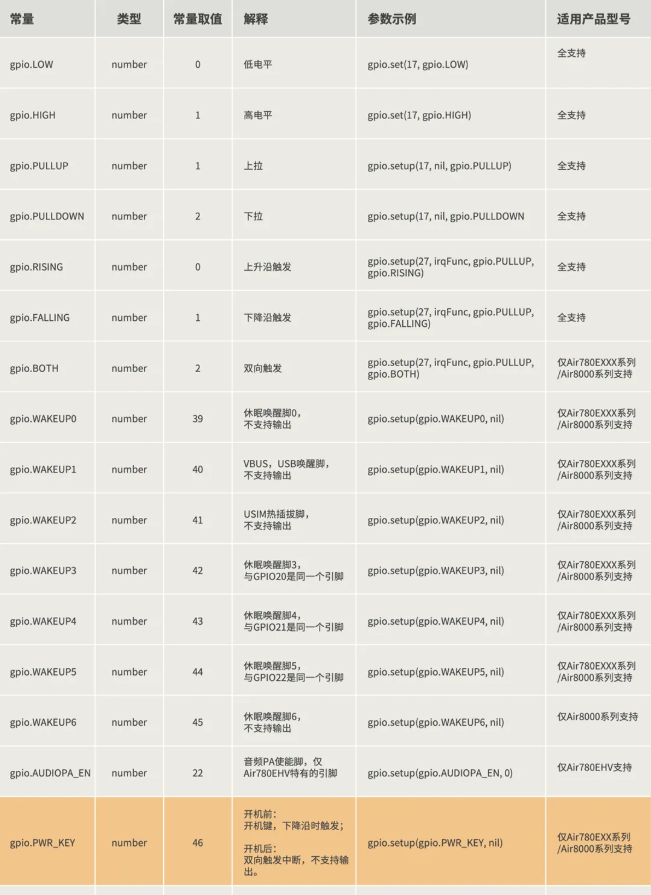

关于PWRKEY作为中断输入的LuatOS库函数介绍，详见下方链接内容。
GPIO核心库：https://docs.openluat.com/osapi/core/gpio/
今天的内容就分享到这里了~
