一款低成本、易集成、免算法的声源定位硬件方案 —— AR1105 六向音源定位追踪模组。它用3 颗数字麦就能实现 360° 圆周 6 方向精准寻向，不用写复杂算法、不用配 SDK，接上电就能用，非常适合智能硬件、机器人、安防、会议等快速落地项目。

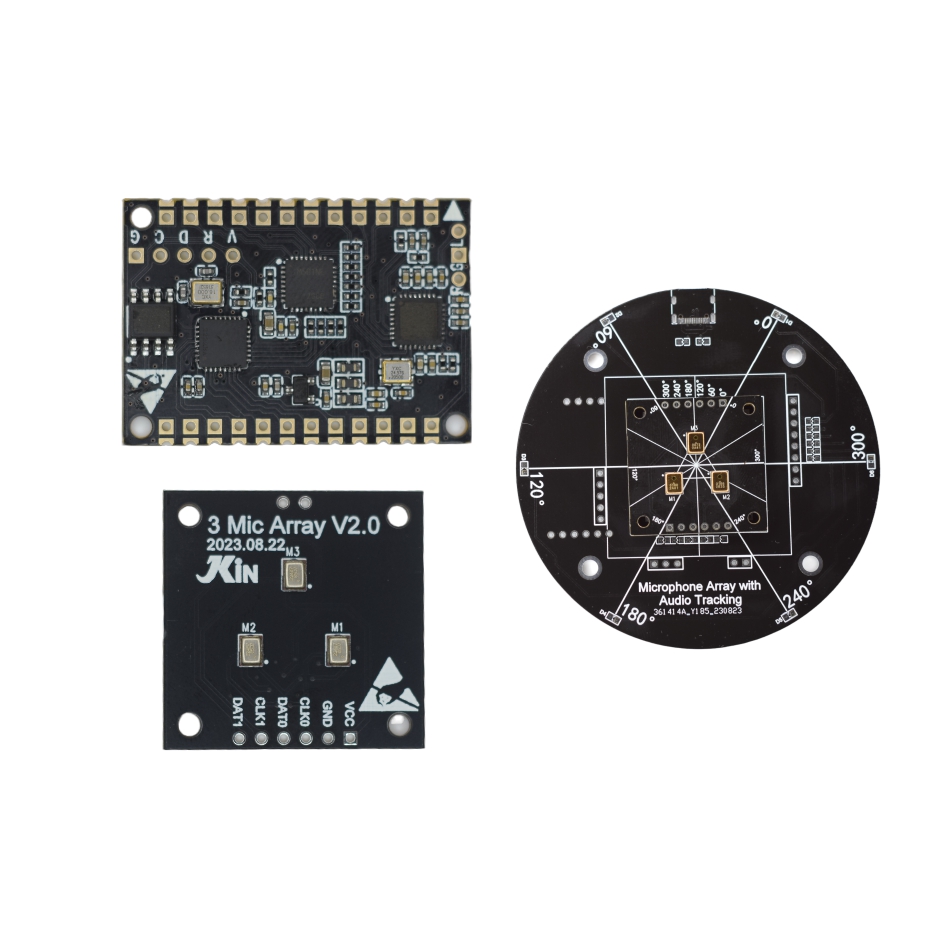

一、AR1105 是什么？核心亮点先看
AR1105 是一款DSP 硬件级声源定位模组，专为快速音源寻向 + 音频同步输出设计，对比传统 4–6 麦阵列，优势非常明显：
- 极简麦阵：仅需3 颗间距 10mm 数字麦，等边三角形排布，体积更小、一致性更好
- 6 方向精准定位：360° 均分0°/60°/120°/180°/240°/300°，每 60° 一档，实时输出高电平 IO
- 硬件免开发：无代码、无 SDK、无上位机，MCU 直接读 IO 电平判方向
- 双路音频输出：同步输出模拟 MIC OUT与I2S 数字音频，可直接进后级语音系统
- 小体积易焊接：37mm×26mm，半孔焊盘 + 排针兼容，直焊或转接板都行
- 低功耗稳定：4–6.5V 供电，工作电流28–31mA，工业温宽 **-20~+85℃**
一句话总结：它把声源定位算法全封在 DSP 里，你只需要供电、接麦、读 IO。
二、核心功能与工作原理
1. 核心功能
六向实时声源追踪模组上电后持续刷新声源角度，对应方向 IO 口输出3.3V 高电平，MCU 一读就知道声音来自哪一侧。
同步音频拾取输出不只是定位，还能把阵列拾音处理后输出：
- 模拟：MIC OUT（10kΩ，最大 1Vrms）
- 数字：标准 I2S（16kHz/16bit，主模式）两路同时输出，按需二选一。
- 外围简洁、易集成
- 自带 3.3V 给数字麦供电
- 时钟 714kHz 低功耗
- 拾音距离10cm–200cm（配 - 29dBFS 麦）
2. 工作原理（通俗版）
3 颗数字麦按等边三角形、间距 10mm布局→声音到达各麦存在时间差 / 相位差→内置 DSP 实时计算出声源方位→6 路 IO 按角度输出高电平→同时输出模拟 / 数字音频。
全程硬件闭环，不占主控资源。
三、电气与接口关键参数（开发必看）
1. 关键电气指标
- 供电：DC 4V–6.5V（推荐 5V）
- 工作电流：28–31mA
- 定位：6 方向，60° 等分
- 逻辑高：3.3V，IO 高有效
- 音频：模拟 10kΩ/1Vrms；I2S 16k/16bit
- 工作温湿度：-20~+85℃，RH＜90%
2. 核心接口（精简版）
| 引脚 | 功能 | 说明 |
|---|---|---|
| 1 | +5V | 模块供电 |
| 2 | GND | 电源地 |
| 3–8 | 0°/60°/120°/180°/240°/300° | 方向 IO，高电平有效 |
| 12 | MIC OUT | 模拟音频输出 |
| 15–17 | I2S 接口 | LRCK/BCLK/DOUT |
| 19 | +3V3 | 数字麦供电 |
| 21–24 | MIC0/1 时钟与数据 | 接 3 颗数字麦 |
注意：MIC0 可并 2 麦，左右声道可配置。
四、典型应用场景（全覆盖）
AR1105 的低成本 + 免开发特性，让它能快速塞进各种智能硬件里：
1. 智能机器人 / 玩具机器人
- 循声摇头、声源跟随、人声交互
- 听到声音自动转向说话人，提升互动感
2. 智能小车 / 循声导航车
- 声源自动寻路、报警声追踪、语音引导避障
- 适合竞赛、教育机器人、演示项目
3. 安防监控：智能摇头摄像头
- 声音触发转动、异常声响定位、语音联动抓拍
- 不用 PIR，靠声音就能 “看过去”
4. 视频会议 / 通话设备
- 发言人方向追踪、区域拾音、多人间切换
- 配合云台实现 “镜头跟着人走”
5. 工业工控 / 监听设备
- 设备异响定位、机房噪声监测、远距离拾音
- 无接触判断故障声源位置
6. 语音交互与录音设备
- 远场人声定向拾取、降噪前的方向提纯
- 提升 ASR 在混响 / 噪声环境下的准确率
五、快速上手：最小系统怎么接？
1. 必备物料
- AR1105 模组 ×1
- 数字麦 ×3（推荐 - 26/-29dBFS，一致性 ±1dBFS）
- 5V 电源（USB 5V 即可）
- 主控 MCU（stM32/Arduino/ESP32 都行）
2. 接线步骤
- 3 颗数字麦间距 10mm 等边三角排布
- 数据 / 时钟接模组 21–24 脚
- 模组 1 脚 + 5V，2 脚 GND
- 方向 IO（3–8 脚）接 MCU GPIO
- 音频按需接 MIC OUT 或 I2S

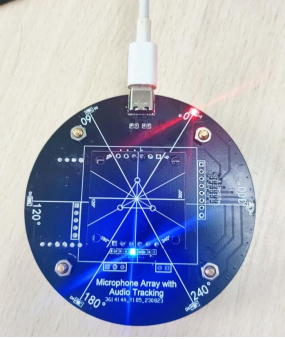

3. 上电测试
- 启动 7–9 秒：红灯→蓝灯
- 在周围不同方向发声，对应角度 LED/IO 会同步触发
六、开发避坑要点（实战总结）
- 麦间距必须 10mm，否则定位精度大幅下降
- 优先选进声孔在底部的数字麦，PCB 开孔保证共面
- 音频只做拾取不做降噪 / 消回音，后端需加处理
- 角度可自定义 0 点，60° 均分即可
- 不用改固件、不用算法，IO 直读最稳
