大家好！我是上海雷卯电子（Leiditech）的资深FAE工程师。作为电子行业的 “防雷防静电专家”，我们的职责并非为电路提供简单的开关保护，而是如同精密的结构工程师一般，在PCB板上搭建一套既不干扰信号传输，又能瞬间化解千伏级电气危机的电路 “防御系统”。
对于电路保护初学者而言，PCB板上的二极管、压敏电阻等黑色小器件看似微不足道，但在实际工程环境中，它们是电子设备抵御外界电气干扰的唯一 “铠甲”。
一、电子设备为何需要 “铠甲” 防护？
在电子元件的微观体系中，静电（ESD）和浪涌（Surge）是无处不在的 “隐形杀手”—— 日常转身的摩擦可能产生数千伏静电，一次雷电感应则可能带来巨大的浪涌电流，二者都会对电子设备造成致命威胁。
1.外部核心威胁：人体接触设备接口时产生的静电放电（需遵循IEC 61000-4-2标准）、电源线上的雷击浪涌（需遵循IEC 61000-4-5标准），都会瞬间击穿CPU、LDO等后端精密芯片的氧化层，造成器件损坏。
2.雷卯核心洞察：若无防护器件这层“铠甲”，电子设备不仅极易发生灾难性损毁，还会在复杂电磁环境中频繁出现丢包、死机等稳定性问题，无法正常工作。
二、核心术语解析：电容与钳位电压
选型参数是FAE工程师最常被问及的问题，对于电路保护初学者，必须理解电容与钳位电压这两个“黄金指标” 背后的工程权衡逻辑，这是器件选型的基础。
1. 电容（Capacitance, C_J）
电容直接决定保护器件对信号波形的影响程度。在40Gbps 的 USB 4、万兆网口（10G Ethernet）等高速信号场景中，器件的高寄生电容会引发严重的插损（Insertion Loss），导致信号眼图（Eye Diagram）闭合，最终造成通信失败。因此，高速信号线的保护器件，必须追求 0.2PF 级别的极致低电容。
2. 钳位电压（Clamping Voltage, V_C）
V_C 是衡量保护器件防护效率的核心指标，指电气干扰发生时，器件两端能被有效控制的真实电压。若 V_C 高于后端芯片的耐压极限（Breakdown Voltage），即便保护器件本身未损坏，后端精密芯片也会被击穿损毁。
高电容与低 / 超低电容器件应用对比
| 特性指标 | 高电容器件（High Cap） | 低/ 超低电容器件（Low/Ultra-low Cap） |
| 典型容值 | > 50PF | < 1PF（如 0.2PF - 0.5PF） |
| 典型型号 | LM1K24CA（电源专用） | ULC0321S / ULC0511CDN |
| 核心应用场景 | 电源输入端(Vbus/Vcc) | 高速接口(USB 3.0/4、HDMI、射频天线) |
| 选型核心关注 | 峰值脉冲电流(I_PP) | 信号完整性与眼图质量 |
三、电路保护核心分界线：
信号保护vs电源保护
电路保护设计中，需根据信号保护、电源保护这两个不同“战场” 的需求，选择适配的防护器件，二者的设计逻辑和选型标准存在本质差异：
1.成功指标不同：信号保护以极致低电容(CJ)为核心，保证信号传输的“透明性”，无额外干扰；电源保护则追求大峰值脉冲电流承受能力(IPP)，实现浪涌电流的高效泄放。
2.电路布局不同：信号保护器件通常并联在信号线与地之间，要求走线极致精简，减少信号损耗；电源保护是强力的浪涌泄放通道，有时需配合电感、PPTC 组成 “多级协同” 防护结构。
3.失效后果不同：信号保护器件失效，通常表现为设备数据报错、死机等功能性问题；电源保护器件失效，往往会引发硬件烧毁、设备报废等严重故障。
四、实战防护案例：
不同场景的器件选型与布局准则
案例一：USB 接口的多级防御
USB 接口是静电入侵电子设备的头号通道，针对不同传输速率的 USB 接口，防护器件的选型逻辑差异显著，需精准匹配：
1.USB 2.0 工业级防护：民用方案常用SR05，但工业现场电磁环境恶劣，推荐使用SR05W，其接触放电防护能力从20kV提升至30kV，能应对极端干扰场景。

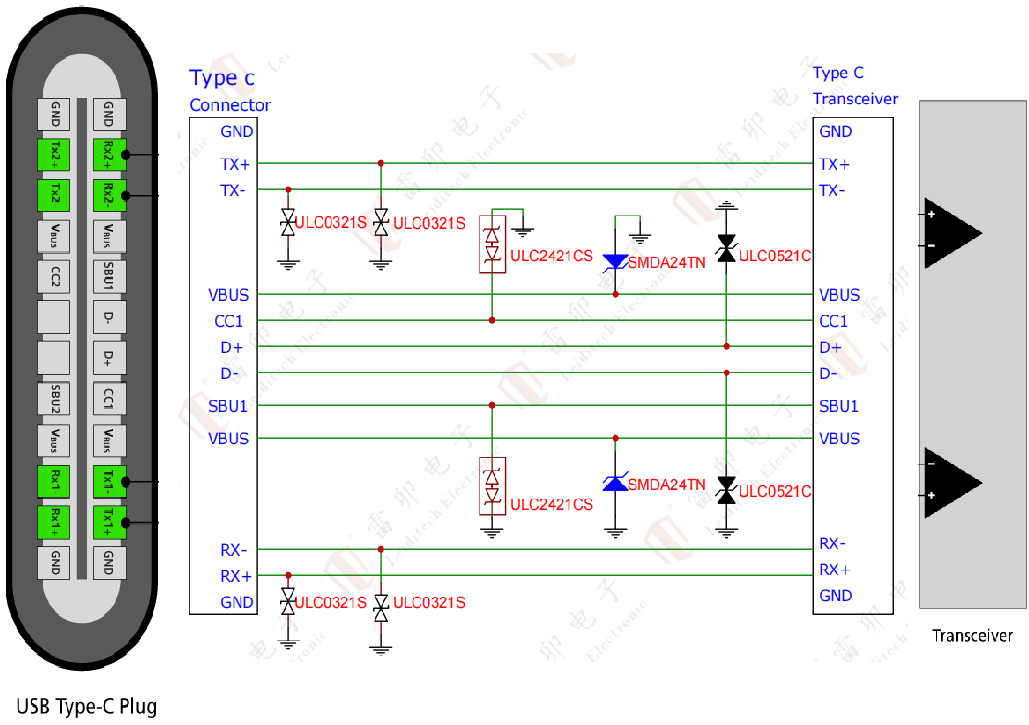

2.USB 3.0/Type-C 防护：针对5Gbps以上的高速信号，推荐DFN2510封装的ULC3304P10LV(Feed-through) 布线，差分对线可直接从引脚下方穿过，无需打过孔（Via）、无残桩（stub），能完美维持90欧姆差分阻抗，避免信号反射。
3.USB 4与10G万兆网防护：40Gbps 巅峰速率下，选用 0.2PF 的 ULC0321S；射频天线、麦克风等高度敏感的射频前端，可选用容值低至 0.22PF-0.35PF 的 ULC0511CDN。
USB 接口布局准则：ESD 防护器件必须紧贴连接器接口端，遵循 “就近泄放” 原则，在静电进入 PCB 核心区域前将其就地消除，防止感应噪声耦合到内部线路。
案例二：SIM 卡与按键的精细保护
SIM卡防护属于典型的空间紧凑型场景，其I/O、Clock、Reset等多路引脚需同时防护，核心设计思路为 “集成化、小体积、高标准”：

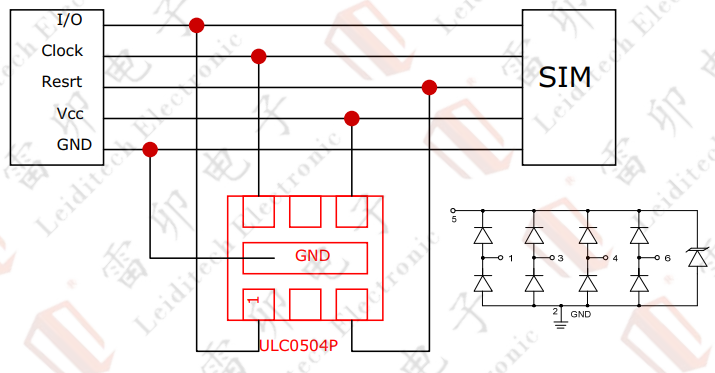

1.集成防护选型：选用USRV05-4（SOT-26封装）或ULC0504P（DFN1616-6封装），单颗器件可实现4-5 路引脚的全覆盖防护，大幅节省PCB空间。
2.性能验证标准：防护器件需满足IEC61000-4-2 等级 4 标准（接触 8kV / 空气 15kV）；同时需控制器件电容，避免因电容过大导致信号边沿变缓，影响设备正常工作。
案例三：电源端的大浪涌防护
24V DC电源端的防护目标，从静电转为能量巨大的浪涌，传统防护方案存在明显缺陷，雷卯电子推出了优化的单器件解决方案：
1.传统方案弊端：传统DC防雷采用GDT（放电管）+MOV（压敏电阻+电感+TVS的四级结构，虽能实现4kV浪涌防护，但体积庞大，且电感退耦设计复杂。

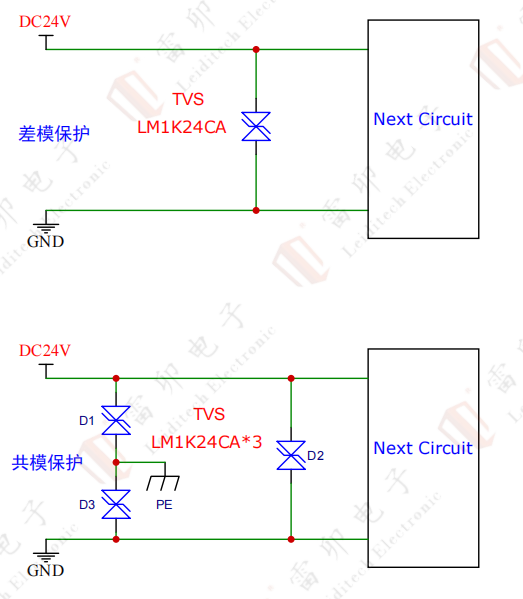

2.雷卯优化方案：选用单颗LM1K24CA（SMB 封装），核心优势如下：

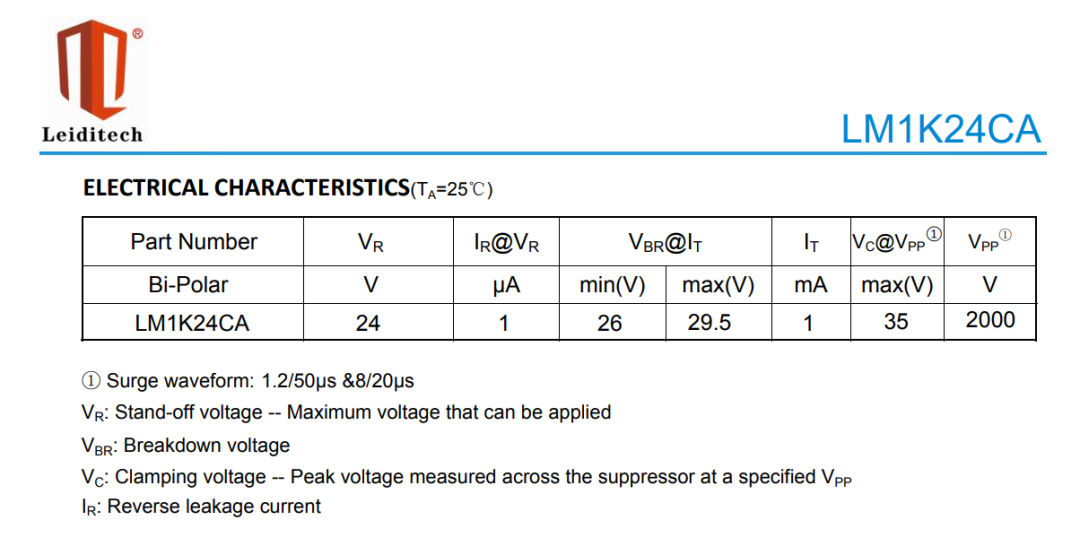

低残压：传统方案残压约40V，LM1K24CA可将残压控制35V，5V 的安全裕度能有效保护后端LDO、DC-DC 芯片不被击穿；
高浪涌防护：单器件即可应对2kV级别的IEC 61000-4-5浪涌测试。
电源端选型专家建议：电源保护器件选型的核心指标为峰值脉冲电流(IPP)，若IPP 余量不足，器件在遭遇浪涌时会快速热击穿，最终导致永久短路，丧失防护能力。
五、避坑指南：
初学者的防护器件选型四步法
为帮助工程师规避选型误区，整理了万能的选型核对清单，按以下四步操作，可实现防护器件的精准选型：
1.确认工作电压(V_RWM)：即器件“截止电压”，此电压下器件需保持 “透明”，无导通干扰；选型时 V_RWM 必须大于电路最大工作电压（如5V电轨选 5V 器件，不可选3.3V器件，否则会导致器件误导通）。
2.匹配封装与空间：结合PCB实际空间选型，高速线首选DFN2510穿透式封装，电源线首选SMC或大功率SMB封装。
3.对标测试标准：根据产品所需通过的测试等级选型，依据IEC 61000-4-2 (ESD) 标准确定静电防护等级，依据 IEC 61000-4-5 (Surge) 标准确定器件 I_PP 功率。
4.核查残压(VC)：确保防护器件的钳位电压（VC）低于后端芯片的损坏电压，形成有效防护。
结束语：电路保护的理论知识只是设计基础，实际测试才是验证防护效果的核心真理。雷卯电子拥有自建的电磁兼容（EMC）实验室，诚挚邀请各位工程师带着产品原型板前来测试，现场观察VC 钳位曲线，验证你的电路 “铠甲” 是否足够坚固，为产品稳定运行保驾护航。
