在工业控制、医疗设备及实验室仪器等场合，常需在高速数据传输的同时实现电气隔离，以确保系统安全与信号稳定。针对这一需求，采用支持USB3.0协议的专用隔离芯片，构建kV级高压隔离方案，已成为可靠且高效的技術路径。以下介绍一款基于USB控制芯片CH319的高压隔离与接口扩展方案。

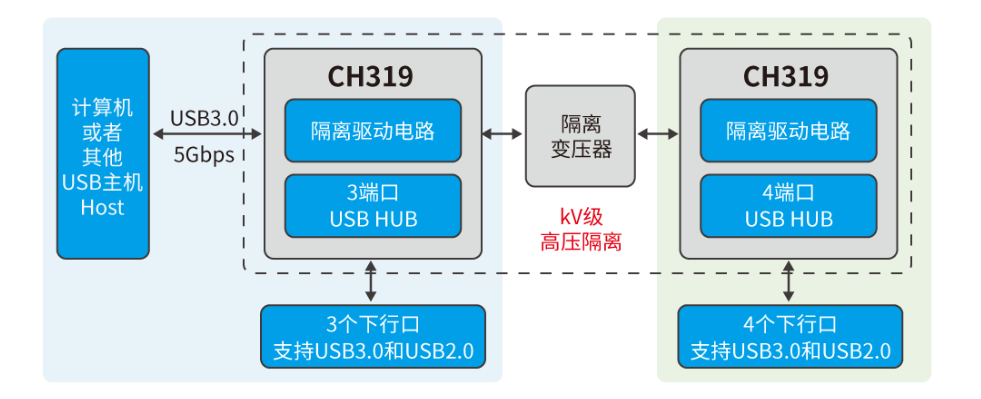

USB芯片方案简介
CH319是一款集成USB HUB功能的高速USB3.0隔离延长控制芯片，符合USB3.2 Gen1规范，传输速率可达5Gbps。这款USB芯片在主机端与隔离端均提供多个USB下行端口，全面兼容USB3.0与USB2.0设备，可广泛应用于数据采集卡、工业相机、编程仿真器、移动存储设备及各类外设的连接中，在实现高压隔离的同时保持高速数据传输能力。
USB芯片特点
①硬件实现，无需驱动：纯硬件设计，即插即用，支持热插拔，方便系统集成与部署。
②高集成度设计：USB芯片内置隔离驱动电路，外围仅需配合隔离变压器，整体方案结构紧凑，体积小，便于嵌入各类设备。
③支持高压隔离：USB芯片可实现1kV及以上等级的电气隔离，实际隔离耐压取决于所选隔离变压器，适应不同工业环境需求。
④协议与兼容性：完全兼容USB3.2 Gen1规范，支持连接计算机及其他主机的USB3.0/2.0接口，主机端与隔离端均具备USB HUB功能。
⑤多速率支持：每个下行口均支持5Gbps超高速USB3.0模式，以及USB2.0高速、全速与低速通信。
⑥该USB芯片提供3路隔离通用I/O，可实现主机侧与隔离侧对应电平的信号映射。
⑦隔离端支持Type-C接口供电，也可通过DCDC隔离电源供电。
⑧具备过流保护与短路保护机制，提升系统可靠性。
